Неэтилированная зеленая плата с печатным монтажом Высоко-Tg построенная на ядре TU-768 и TU-768P Prepreg

продукты

Bicheng Недавно поставленный ПХБ

Неэтилированная зеленая плата с печатным монтажом Высоко-Tg построенная на ядре TU-768 и TU-768P Prepreg

МОК:	1
цена:	USD 2.99-9.99 PER PIECE
стандартная упаковка:	Вакуум
Срок доставки:	10 РАБОЧИХ ДНЕЙ
способ оплаты:	T/T, западное соединение
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Technologies Limited

Сертификация

Номер модели

BIC-502-V0.55

Количество слоев:

Стеклянная эпоксидная смола:

TU-768

Окончательная фольга:

1,5 оз

Окончательная высота ПКБ:

1,6 мм ±10%

Поверхностный финиш:

ХАСЛ ЛФ

Цвет маски припоя:

Зеленый цвет

Цвет компонентного сказания:

Белый

Тест:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 2.99-9.99 PER PIECE

Упаковывая детали:

Вакуум

Время доставки:

10 РАБОЧИХ ДНЕЙ

Условия оплаты:

T/T, западное соединение

Поставка способности:

45000 частей в месяц

Описание продукта

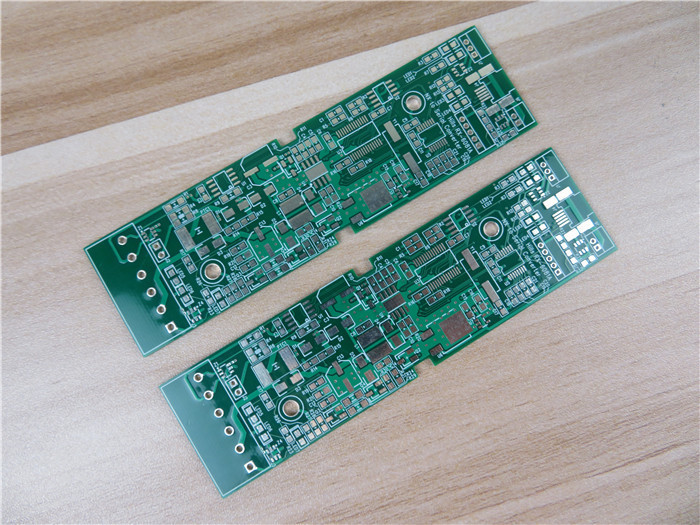

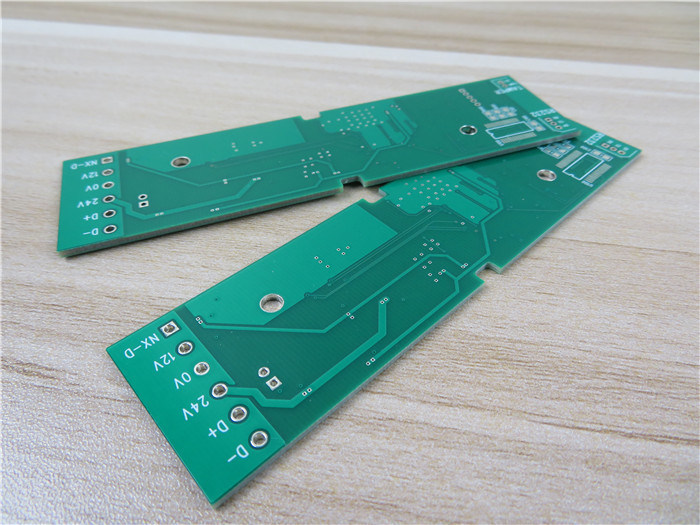

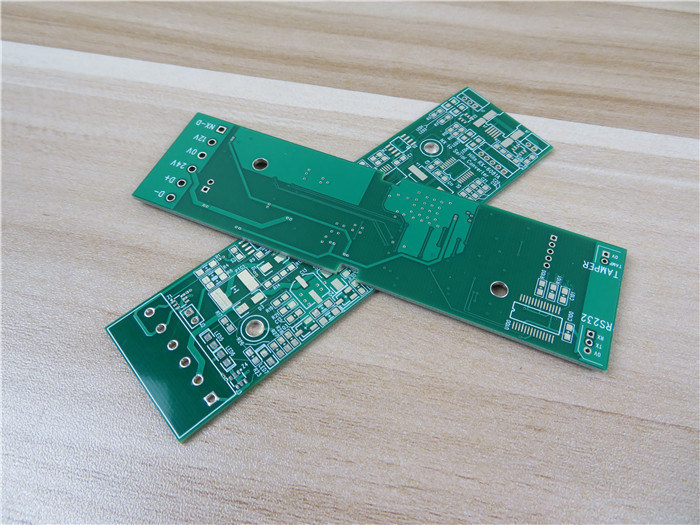

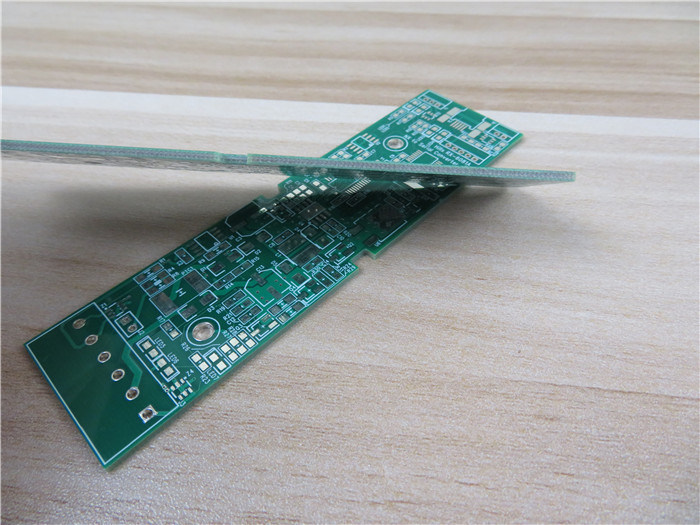

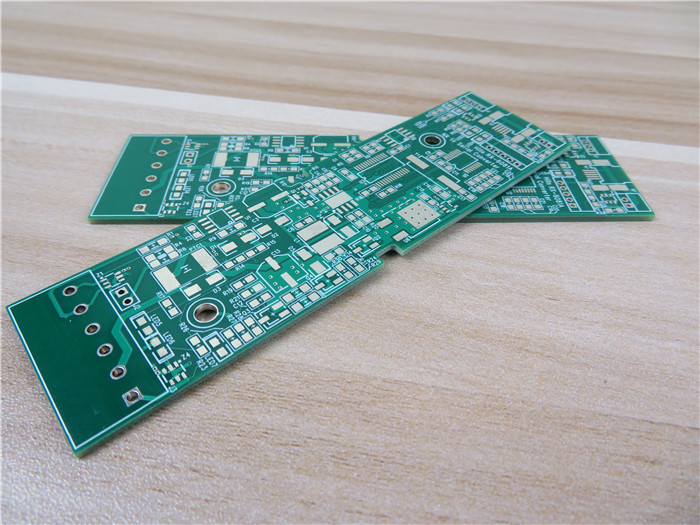

Неэтилированная зеленая плата с печатным монтажом Высоко-Tg построенная на ядре TU-768 и TU-768P Prepreg

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

TU-768/ламинат/prepreg TU-768P сделаны высококачественного сплетенного E-стекла покрытого с системой эпоксидной смолы, которая обеспечивает ламинаты с характеристикой Ультрафиолетовый-блока, и совместимостью с автоматизированным оптически процессом осмотра (AOI). Эти продукты соответствующие для доск которым нужно выдержать строгие термальные циклы, или испытать чрезмерные монтажные работы. TU-768 прокатывает экспонат превосходное CTE, главную химическую устойчивость и термическую стабильность плюс свойство сопротивления CAF.

Неэтилированная зеленая плата с печатным монтажом Высоко-Tg построенная на ядре TU-768 и TU-768P Prepreg 0

Главные программы

Бытовая электроника

Сервер, рабочее место

Автомобильный

Главные особенности

Неэтилированный процесс совместимый

Превосходный коэффициент теплового расширения

Свойство Анти--CAF

Главное химическое и термальное сопротивление

Флуоресцирование для AOI

Сопротивление влаги

Наша возможность PCB (TU-768)

Материал PCB:	Высоко-Tg и высокая термальная эпоксидная смола надежности
Обозначение:	TU-768
Диэлектрическая константа:	4,3
Отсчет слоя:	Двойной слой, разнослоистый, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
Толщина PCB:	10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Etc зеленого цвета, черноты, черноты Matt, голубых, Matt голубой, желтый, красный.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, OSP, олово погружения, погружение серебряные etc…
Технология:	HDI, через в пусковую площадку, управление импеданса, ослепляют плакировку через/похороненного через, края, BGA, отверстия etc Countsunk.

Неэтилированная зеленая плата с печатным монтажом Высоко-Tg построенная на ядре TU-768 и TU-768P Prepreg 1

Типичные свойства TU-768

	Типичные значения	Подготовлять	IPC-4101 /126
Восходящий поток теплого воздуха
Tg (DMA)	190°C
Tg (DSC)	180°C		> 170°C
Tg (TMA)	170°C	E-2/105
Td (TGA)	350°C		> 340°C
X-ось CTE	11~15 ppm/°C		N/A
Y-osь CTE	11~15 ppm/°C	E-2/105	N/A
Z-ось CTE	2,70%		< 3="">
Термальный стресс, поплавок припоя, 288°C	> sec 60		> sec 10
T260	> минута 60		> минута 30
T288	> минута 20	E-2/105	> минута 15
T300	> минута 2		> минута 2
Воспламеняемость	94V-0	E-24/125	94V-0
DK & DF
Permittivity (RC 50%) @10GHz	4,3
Тангенс потери (RC 50%) @10GHz	0,018
Электрический
Permittivity (RC50%)
1GHz (SPC method/4291B)	4.4 / 4,3		< 5="">
5GHz (метод SPC)	4,3	E-2/105	N/A
10GHz (метод SPC)	4,3		N/A
Тангенс потери (RC50%)
1GHz (SPC method/4291B)	0,019 /0.018		< 0="">
5GHz (метод SPC)	0,021	E-2/105	N/A
10GHz (метод SPC)	0,023		N/A
Резистивность тома	> 1010 MΩ•см	C-96/35/90	> 106 MΩ•см
Поверхностная резистивность	> 108 MΩ	C-96/35/90	> 104 MΩ
Электрическая прочность	> 40 KV/mm		> 30 KV/mm
Диэлектрическое нервное расстройство	> 50 kV		> 40 KV
Механический
Young модуль
Направление искривления	25 GPa		N/A
Направление заполнения	22 GPa
Flexural прочность
В доль	> 60 000 psi		> 60 000 psi
Crosswise	> 50 000 psi		> 50 000 psi
Слезьте прочность, фольгу Cu RTF 1,0 oz	7~9 lb/in		> 4 lb/in
Абсорбция воды	0,18%	E-1/105+D-24/23	< 0="">
