F4BM245 DK2.45 Изготовление ламинированного стекловолокна из ПТФЕ 2-слойный ПКБ с медной фольгой ED

Характер продукции

1. Введение в F4BM245

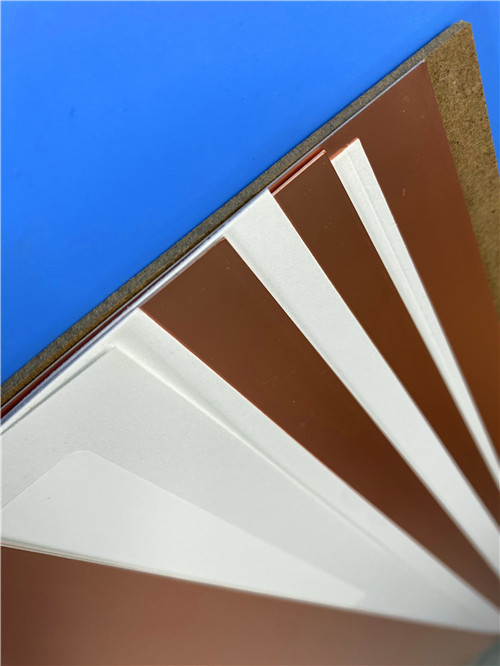

F4BM245 — это высокопроизводительный ламинат из стекловолокна с ПТФЭ, производимый Taizhou Wangling Insulation Material Factory. Он производится по научно разработанному процессу, сочетающему стеклоткань, политетрафторэтиленовую (ПТФЭ) смолу и пленку ПТФЭ при строгом контроле технологического процесса. По сравнению с предыдущей серией F4B, F4BM245 обеспечивает значительно улучшенные электрические характеристики, включая более низкие диэлектрические потери, более высокое сопротивление изоляции и повышенную стабильность, что делает его надежной заменой аналогичным импортным продуктам.



Серия F4BM предлагает широкий диапазон диэлектрических постоянных от 2,17 до 3,0 с возможностью индивидуальной настройки значений Dk. F4BM245 конкретно имеет диэлектрическую постоянную 2,45, обеспечивая оптимальный баланс между низкими потерями, стабильностью размеров и экономической эффективностью.Варианты медной фольгиВарианты F4BM и F4BME имеют одинаковый диэлектрический слой, но различаются выбором медной фольги:





Вариант

Тип медной фольги

Ключевые характеристики	F4BM245	Электроосажденная (ED) медь
Подходит для применений без требований к PIM; экономически эффективен	F4BME245	Обратнообработанная фольга (RTF)
Отличные характеристики PIM (≤ -159 дБк); более точный контроль линии; более низкие потери проводника	Точно регулируя соотношение между смолой ПТФЭ и стеклотканью, Wangling добивается точного контроля диэлектрической постоянной при сохранении низких потерь и повышенной стабильности размеров. Более высокие значения Dk соответствуют более высокому содержанию стекловолокна, что приводит к улучшенной стабильности размеров, более низкому CTE, лучшей производительности температурного дрейфа и небольшому увеличению диэлектрических потерь.	2. Основные технические характеристики (F4BM245)



Свойство





Условие испытания

Единица измерения	Значение F4BM245	Диэлектрическая постоянная (типичная) при 10 ГГц	10 ГГц
—	0,0012	3. Особенности и преимущества	—
—	3. Особенности и преимущества	3. Особенности и преимущества	10 ГГц
—	0,0012	3. Особенности и преимущества	20 ГГц
—	0,0017	3. Особенности и преимущества	-55°C до +150°C
ppm/°C	-120	Термическая нагрузка	—
Н/мм	3. Особенности и преимущества	Удельное объемное сопротивление	—
Н/мм	3. Особенности и преимущества	Удельное объемное сопротивление	Нормальное состояние
МОм·см	≥1×10⁶	Удельное поверхностное сопротивление	Нормальное состояние
МОм	≥1×10⁶	Электрическая прочность (по оси Z)	5 кВ, 500 В/с
кВ/мм	>32	Напряжение пробоя (по осям XY)	5 кВ, 500 В/с
кВ	>32	CTE – ось X	-55°C до +288°C
ppm/°C	187	Термическая нагрузка	-55°C до +288°C
ppm/°C	187	Термическая нагрузка	-55°C до +288°C
ppm/°C	187	Термическая нагрузка	260°C, 10с, 3 цикла
—	Без расслоения	3. Особенности и преимущества	20±2°C, 24 часа
%	≤0,08	Плотность	Комнатная температура
г/см³	2,22	Длительная рабочая температура	—
°C	3. Особенности и преимущества	Теплопроводность (по оси Z)	—
Вт/(м·К)	3. Особенности и преимущества	Значение PIM (только F4BME)	—
дБк	3. Особенности и преимущества	Воспламеняемость	—
UL-94	3. Особенности и преимущества	Состав материала	—
—	3. Особенности и преимущества	3. Особенности и преимущества	F4BM245 предлагает убедительное сочетание преимуществ для высокочастотных схем:





Широкий диапазон Dk (2,17 – 3,0): Выбираемые и настраиваемые диэлектрические постоянные для удовлетворения разнообразных проектных требований.

Низкий коэффициент диэлектрических потерь: Сверхнизкие потери 0,0012 при 10 ГГц обеспечивают высокую целостность сигнала и минимальные вносимые потери.



Вариант F4BME с медью RTF: Обеспечивает отличные характеристики PIM (≤ -159 дБк), точный контроль линии и снижение потерь проводника для требовательных ВЧ-применений.Стабильность размеров: Оптимизированное соотношение ПТФЭ и стекловолокна обеспечивает превосходную стабильность размеров и низкое тепловое расширение.



Низкое влагопоглощение (≤0,08%): Сохраняет стабильные электрические свойства во влажной среде.Радиационная стойкость и низкое газовыделение: Подходит для аэрокосмических и космических применений.



Класс воспламеняемости UL 94 V-0: Соответствует строгим требованиям безопасности.Экономическая эффективность: Коммерческое производство в больших объемах с отличным соотношением цены и качества.



Универсальные размеры: Доступны различные стандартные и индивидуальные размеры панелей для оптимизации использования материалов и снижения затрат.4. Индивидуальное решение для 2-слойных печатных плат на F4BM245

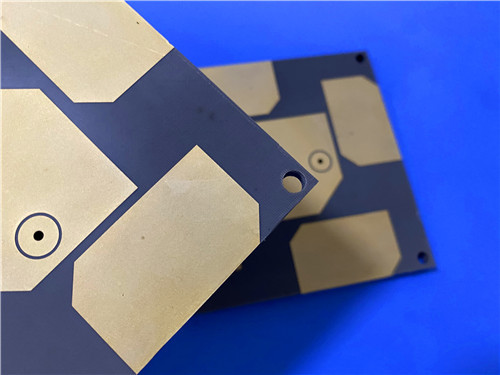

Используя передовые свойства F4BM245, мы предлагаем следующее прецизионно разработанное 2-слойное жесткое решение для печатных плат. Эта конструкция идеально подходит для ВЧ, СВЧ, радиолокационных и спутниковых систем связи, требующих отличных электрических характеристик и механической стабильности.Детали конструкции печатной платы



ПараметрСпецификация



Базовый материалWangling F4BM245 (ED медь)



Количество слоев2



Размер готовой платы100 мм × 80 мм (±0,15 мм)





Толщина готовой платы

0,6 мм





Минимальная ширина проводника / зазор

4 / 5 мил	Минимальный размер отверстия
0,3 мм (только сквозные; без глухих переходных отверстий)	Вес меди внешнего слоя
1 унция (35 мкм)	Толщина металлизации переходных отверстий
20 мкм	Поверхностная отделка
Иммерсионное золото (ENIG)	Шелкография сверху
Нет	Шелкография снизу
Нет	Паяльная маска сверху
Нет	Паяльная маска снизу
Нет	Электрические испытания
100% перед отгрузкой	Принятый стандарт качества
IPC-Class-2	Возможность создания тонких элементов: Поддерживает проводники/зазоры 4/5 мил и микропереходные отверстия 0,3 мм, что позволяет создавать плотные высокочастотные схемы.
Gerber RS-274-X	Возможность создания тонких элементов: Поддерживает проводники/зазоры 4/5 мил и микропереходные отверстия 0,3 мм, что позволяет создавать плотные высокочастотные схемы.
Доставка по всему миру	Возможность создания тонких элементов: Поддерживает проводники/зазоры 4/5 мил и микропереходные отверстия 0,3 мм, что позволяет создавать плотные высокочастотные схемы.
Оптимизированная толщина: Сердечник толщиной 0,508 мм (20 мил) обеспечивает идеальный баланс между механической жесткостью и электрическими характеристиками для СВЧ-конструкций.	Возможность создания тонких элементов: Поддерживает проводники/зазоры 4/5 мил и микропереходные отверстия 0,3 мм, что позволяет создавать плотные высокочастотные схемы.
Медные слои с низкими потерями: 1 унция (35 мкм) ED меди с обеих сторон обеспечивает отличную проводимость для передачи ВЧ-сигнала.	Надежные межсоединения: Поверхностная отделка иммерсионным золотом обеспечивает плоскую, устойчивую к окислению и хорошо паяемую поверхность, что способствует надежному креплению компонентов.
Отличная надежность PTH: Благодаря металлизации переходных отверстий толщиной 20 мкм и контролируемому CTE по оси Z, печатная плата обеспечивает надежную целостность металлизированных сквозных отверстий.	Строгий контроль качества: Каждая плата проходит 100% электрические испытания и изготавливается по стандартам IPC-Class-2, что гарантирует стабильное качество и производительность.
5. Типичные области применения	F4BM245 широко используется в широком спектре ВЧ и СВЧ-приложений:
СВЧ, ВЧ и радиолокационные системы: Модули высокочастотной обработки сигналов.	Фазовращатели: Точное управление фазой для формирования луча и фазированных антенных решеток.





Делители мощности, ответвители и сумматоры: Сети распределения и суммирования мощности.



Сетевые фидеры: Распределение сигналов для антенных решеток.Фазочувствительные антенны и фазированные антенные решетки: Стабильные фазовые характеристики для радаров и связи.



Спутниковая связь: Бортовое и наземное спутниковое оборудование.Антенны базовых станций: Инфраструктура мобильной связи.



6. ЗаключениеЯвляясь специализированным поставщиком заказных высокочастотных печатных плат, мы сочетаем проверенную производительность Wangling F4BM245 – коммерчески доступного, высокообъемного ламината из стекловолокна с ПТФЭ и превосходными электрическими и механическими свойствами – с нашими возможностями прецизионного производства для предоставления печатных плат мирового класса. Наше 2-слойное предложение полностью использует стабильные диэлектрические свойства F4BM245, низкие потери, стабильность размеров и экономическую эффективность, гарантируя, что ваши ВЧ и СВЧ-проекты достигнут оптимальной производительности и надежности.



Независимо от того, разрабатываете ли вы радиолокационные системы, оборудование спутниковой связи, фазированные антенные решетки или инфраструктуру базовых станций, наша команда инженеров готова поддержать ваш проект. Для технических консультаций, образцов или оптовых заказов, пожалуйста, свяжитесь с нами сегодня. Мы надеемся стать вашим надежным партнером в области высокочастотных инноваций.
