Характер продукции

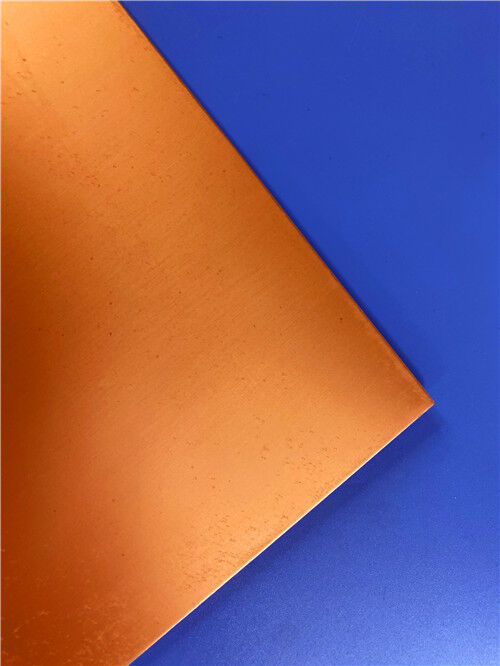

1. Обзор материаловI-Tera® MT40 (Изола)
I-Tera® MT40 представляет собой очень низкоубыточную, высокопроизводительную модифицированную эпоксидную/FR-4 смоловую систему от Isola Group, усиленную тканевой тканью из стекла E. It is specifically engineered for high-speed digital and RF/microwave printed circuit designs where standard FR-4 falls short but PTFE or hydrocarbon materials are cost-prohibitive or difficult to process .
Ключевые характеристики материала
| Особенность |
Преимущества |
| Dk = 3,45 (стабильный ±0,05) |
Низкая и стабильная диэлектрическая константа от 2 ‰ 10 ГГц ≈ постоянная импеданс на частоте. |
| Df = 0.0031 |
Очень низкий коэффициент рассеивания |
| Tg (DSC) = 215°C / DMA = 230°C |
Высокая тепловая устойчивость поддерживает сборку без свинца и пиковый рефлюкс при 260 ° C. |
| Td = 360°C |
Отличная устойчивость к термическому разложению, надежная для суровых условий эксплуатации. |
| Устойчивое Dk от -55°C до +125°C |
Устойчивая электрическая производительность при экстремальных температурах необходима для наружных и автомобильных применений. |
| Совместимая с процессом FR-4 |
Не требуется натрия или плазмы для очистки от смазки. Стандартные производственные линии FR-4. |
| Устойчивость к CAF |
Предотвращает образование проводящих анодных нитей, критически важных для высоковольтных конструкций с тонким звучанием. |
| Способность к многократному обратному потоку |
Выдерживает несколько циклов ламинирования поддерживает HDI и последовательную ламинирование. |
| Соответствует требованиям RoHS |
Соответствует экологическим нормам. |
2. Информационный лист о материале Консолидированные свойства (I-Tera MT40)
| I-Tera® MT40 |
| Недвижимость |
Типичная стоимость |
Объекты |
Метод испытания |
| Метрический (английский) |
IPC-TM-650 (или как указано) |
| Температура перехода стекла (Tg) по DSC |
215 |
°C |
2.4.25C |
| Температура перехода стекла (Tg) по DMA |
230 |
°C |
2.4.24.4 |
| Температура перехода стекла (Tg) по TMA |
210 |
°C |
2.4.24С |
| Температура разложения (Td) по TGA @ 5% потеря веса |
360 |
°C |
2.4.24.6 |
| Время деламинирования с помощью TMA (удаление меди) |
A. T260 |
> 60 |
Протокол |
2.4.24.1 |
| B. T288 |
| CTE по оси Z |
A. Пре-Tg |
55 |
ppm/°C |
2.4.24С |
| B. После Tg |
290 |
ppm/°C |
| C. от 50 до 260°C, (общее расширение) |
2.8 |
% |
| СТЭ по оси X/Y |
Пре-Tg |
12 |
ppm/°C |
2.4.24С |
| Теплопроводность |
0.61 |
W/m·K |
ASTM E1952 |
| Тепловое напряжение 10 сек @ 288oC (550.4oF) |
А. Не выгравированные |
Пройдите |
Пропуск визуальный |
2.4.13.1 |
| B. Выгравированные |
| Dk, допустимость |
A. @ 2 ГГц |
3.45 |
— |
2.5.5.5 |
| B. @ 5 ГГц |
| C. @ 10 ГГц |
| Df, Тангент потери |
A. @ 2 ГГц |
0.0031 |
— |
Берескинская полоса |
| B. @ 5 ГГц |
| C. @ 10 ГГц |
| Сопротивляемость объема |
C-96/35/90 - Процесс рассмотрения |
1.33 х 10^7 |
MΩ-см |
2.5.17.1 |
| Сопротивляемость поверхности |
C-96/35/90 - Процесс рассмотрения |
1.33 х 10^5 |
MΩ |
2.5.17.1 |
| Диэлектрический разрыв |
45.4 |
kV |
2.5.6B |
| Сопротивление дуги |
139 |
Второй |
2.5.1B |
| Электрическая прочность (ламинированный и ламинированный препрег) |
45 (1133) |
КВ/мм (В/мл) |
2.5.6.2А |
| Сравнительный индекс отслеживания (CTI) |
3 |
Класс (вольт) |
UL 746A |
| АСТМ D3638 |
| Прочность очистки |
1 унция фольги EDC |
1.0 (5.7) |
N/mm (фунт/дюйм) |
2.4.8С |
| Сила изгиба |
А. Длина направления |
490 (71.0) |
MPa (kpsi) |
2.4.4B |
| B. Поперечное направление |
400 (58,0) |
| Прочность на растяжение |
А. Длина направления |
269 (39.0) |
MPa (kpsi) |
АСТМ D3039 |
| B. Поперечное направление |
241 (35.0) |
| Модуль Янга |
А. Длина направления |
3060 |
Кс |
ASTM D790-15e2 |
| B. Поперечное направление |
2784 |
| Соотношение Пуасона |
А. Длина направления |
0.234 |
— |
АСТМ D3039 |
| B. Поперечное направление |
0.222 |
| Поглощение влаги |
0.1 |
% |
2.6.2.1А |
| Возгораемость (ламинированный и ламинированный препрег) |
V-0 |
Рейтинг |
UL 94 |
| Относительный тепловой индекс (RTI) |
130 |
°C |
UL 796 |
Примечание: значения Dk/Df стабильны от -55°C до +125°C до частот W-диапазона (75-110 GHz).
Стандартная доступность
| Параметр |
Варианты |
| Стандартная толщина ламината |
10, 20, 30, 60 миллилитров (0,25, 0.51, 0.76, 1,5 мм) 0,254 мм (10 миллиметров) используется здесь |
| Тип медной фольги |
HVLP (VLP2) ≤2,5 μm Rz JIS, RTF (фольга с обратной обработкой), HTE класса 3, встроенная фольга резистора |
| Вес меди |
1⁄2 унции, 1 унция, 2 унции (18, 35, 70 мкм) 1 унция используется здесь |
| Стеклянная ткань |
E-стекло, квадратное стекло, стекло механического разложения |
| Препрег |
Доступен с панелями инструментов, влагозащитной упаковкой |
3. Заказные печатные платы

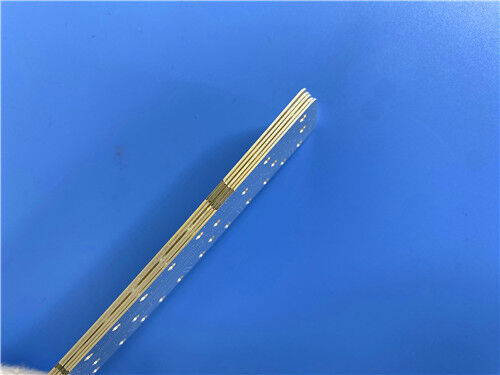

Эта двухслойная доска демонстрирует нашу способность обрабатывать высокочастотные материалы, выбор медной фольги HVLP и изготовление кастелированных краев для приложений модулей.
Основные спецификации
| Положение |
Спецификация |
| Количество слоев |
2 слоя |
| Базовый материал |
Ламинат Isola I-Tera MT40 с длиной 0,254 мм (10 мл) |
| Оконченный вес меди |
1 унция / 1 унция (как верхний, так и нижний) |
| Тип медной фольги |
HVLP (VLP2) ?? ≤2,5 мкм Rz JIS для низкой потери проводника |
| Поверхностная отделка |
Погружение Серебро отличный для применения RF, низкое сопротивление контакта |
| Маска для сварки |
Зеленый (обе стороны) |
| Шелковый экран (вверху) |
Белый, не содержащий масла, чистый, без риска загрязнения |
| Шелковый экран (внизу) |
Никакие, не содержащие масла ≈ голая поверхность для оптимальной сварки |
| Размер панели |
108 мм × 35 мм (1 шт.) |
Кастелированные (покрытые) края
Кастелированные отверстия - это половинные отверстия, покрытые по краю доски, предназначенные для сварки модульных соединений.Они обеспечивают видимый филе сварки, который можно осмотреть оптически, что дает значительное качество преимущество по сравнению с подключениями LGA (Land Grid Array)..
HDI и способность к последовательной ламинированию
I-Tera MT40 поддерживает HDI-конструкцию микроволы и последовательные процессы ламинирования.Его размерная стабильность при нескольких циклах прессования прямое преимущество его стеклоукрепленной архитектуры по сравнению с ПТФЕ делает его более предсказуемым в производстве, чем альтернативы ПТФЕ .
4Почему я-Тера MT40 для этой конструкции?
| Требование |
Как I-Tera MT40 решает эту проблему |
| Целостность радиочастотного/микроволнового сигнала |
Df = 0,0031 минимизирует потерю вставки |
| Температурно стабильная производительность |
Dk стабильный от -55°C до +125°C до W-диапазона |
| Экономически эффективная альтернатива ПТФЕ |
Совместимость с FR-4 процессом ∙ не требуется натриевой нарезки или обезмазки плазмы |
| Низкая потеря проводника |
Медная фольга HVLP (≤2,5 мкм Rz) |
| Конструкция модуля для установки на краю |
Кастелированные края позволяют надежное сварное соединение |
| Возможность многократного обратного потока |
Поддерживает последовательную ламинацию и несколько циклов сборки |
| Сопротивление CAF |
Предотвращает образование проводящих анодных нитей |
Области применения
- Модули RF/микроволновые
- 5G малые ячейки / базовые станции
- Автомобильные радарные датчики
- Высокоскоростные цифровые модули
- IoT / беспроводные модули
- Медицинские изделия
Вопрос 1: Чем I-Tera MT40 отличается от стандартного FR-4?
A: I-Tera MT40 предлагает значительно более низкие Dk (3,45 против ~4,5) и Df (0,0031 против ~0,015?? 0,020), более высокий Tg (215 °C против 170?? 180 °C),и стабильный Dk при температуре и частоте все при сохранении совместимости с FR-4 процессом.
Вопрос 2: Требуется ли I-Tera MT40 специальная обработка, такая как материалы из PTFE?
Ответ: Нет. В отличие от PTFE, I-Tera MT40 не требует натрия или плазмы для подготовки через отверстие.
Вопрос 3: Почему вы выбрали HVLP медную фольгу для этой конструкции?
A: HVLP (VLP2) медь имеет поверхностную шероховатость ≤ 2,5 мкм (Rz JIS), уменьшая потерю проводника при высоких частотах.HVLP предпочтительнее стандартной HTE фольги.
Вопрос 4: Что такое кастелированные края и зачем они используются?
О: Кастелированные края покрываются полуотводами вдоль края доски, что позволяет подсоединять модуль с помощью сварки.Они обеспечивают видимый филе сварки, которое можно оптически проверить ∙ значительное качество преимущество по сравнению с соединениями LGA.
Q5: Какой минимальный диаметр сверла для кастелированных отверстий?
Ответ: рекомендуется минимум 0,6 мм, предпочтительнее 0,8 - 1,0 мм для переработки ручной сварки.
Вопрос 6: Подходит ли Immersion Silver для применения в радиочастотном диапазоне?
О: Да. Immersion Silver обеспечивает низкое сопротивление при контакте, отличную сварную способность и отсутствие никелевого барьерного слоя, что делает его идеальным для применения в радиочастотных/микроволновых системах.
Вопрос 7: Какова совместимость CTE I-Tera MT40 с другими материалами?
Ответ: I-Tera MT40 термо- и размерно совместим с Astra MT77 и Tachyon 100G для гибридных конструкций ПКБ. Эта совместимость CTE документирована и преднамеренна.
Вопрос 8: Сертификат I-Tera MT40 UL?
А: Да. I-Tera MT40 имеет номер файла UL E41625 и имеет степень воспламеняемости 94V-0.
