Характер продукции

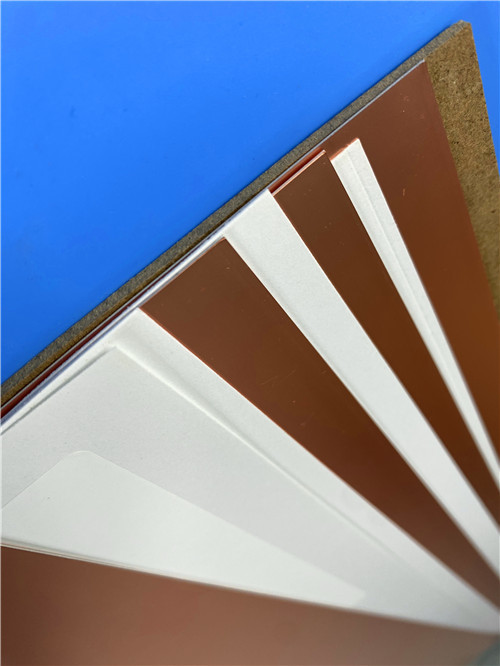

1. Обзор материала – RO4003C (Rogers)
RO4003C – это ламинат на основе углеводородной керамики от Rogers Corporation, специально разработанный для высокочастотных РЧ/СВЧ приложений. Он обеспечивает превосходные высокочастотные характеристики и низкую стоимость изготовления печатных плат с использованием стандартных процессов на основе эпоксидной смолы/стекла (FR-4).
Ключевые характеристики материала
| Характеристика |
Преимущество |
| Dk = 3,38 ± 0,05 @ 10 ГГц |
Низкая и стабильная диэлектрическая проницаемость – постоянное сопротивление по всей частоте |
| Df = 0,0027 @ 10 ГГц |
Очень низкий коэффициент диэлектрических потерь – минимизирует вносимые потери |
| Tg > 280°C (TMA) |
Высокая термическая стабильность – подходит для бессвинцовой сборки |
| Td = 425°C |
Отличное сопротивление термическому разложению – надежность в суровых условиях |
| TCDk = +40 ppm/°C |
Стабильная Dk в зависимости от температуры (-50°C до 150°C) |
| CTE X/Y = 11–14 ppm/°C |
Соответствует CTE меди – снижает нагрузку на PTH |
| Поглощение влаги = 0,06% |
Сохраняет электрическую стабильность во влажной среде |
| Совместимость с процессом FR-4 |
Не требуется травление натрием или плазменное обезжиривание – стандартное изготовление. |
| UL 94 V-0 |
Соответствует требованиям безопасности. |
Связующий материал RO4450F
RO4450F – это препрег с низкой текучестью, термореактивный, специально разработанный для склеивания ламинатов серии RO4000 в многослойных конструкциях. Ключевые характеристики:
| Свойство |
Значение |
| Система смолы |
Углеводородная керамика |
| Характеристики текучести |
Низкая текучесть – минимизирует растекание смолы во время ламинирования |
| Диэлектрическая проницаемость |
~3,52 |
| Обработка |
Совместимость со стандартными циклами ламинирования FR-4 |
| Толщина после отверждения |
Зависит от типа стекла и давления |
Многослойное склеивание
Связующий материал RO4450F используется для склеивания сердечников RO4003C. Для параметров цикла склеивания следует обратиться к рекомендациям по системе клеев.
Типичные условия ламинирования:
| Параметр |
Рекомендация |
| Тип пресса |
Гидравлический или вакуумный пресс |
| Температура |
190–210°C |
| Давление |
300–400 psi |
| Время выдержки |
60–90 минут |
| Охлаждение |
Контролируемое охлаждение до <100°C перед извлечением |
Сверление
Можно использовать стандартные входные (алюминиевые или тонкие прессованные фенольные) и выходные (прессованные фенольные или древесноволокнистые) материалы. Следует избегать скоростей сверления выше 500 SFM.
Рекомендуемые параметры сверления:
| Параметр |
Рекомендуемый диапазон |
| Поверхностная скорость |
300–500 SFM (90–150 м/мин) |
| Подача на оборот |
0,002–0,004"/об. (0,05–0,10 мм) |
| Скорость отвода |
500 IPM для инструментов < 0,0135"; 1000 IPM для всех остальных |
| Тип инструмента |
Стандартный твердосплавный |
| Срок службы инструмента |
2000–3000 ударов |

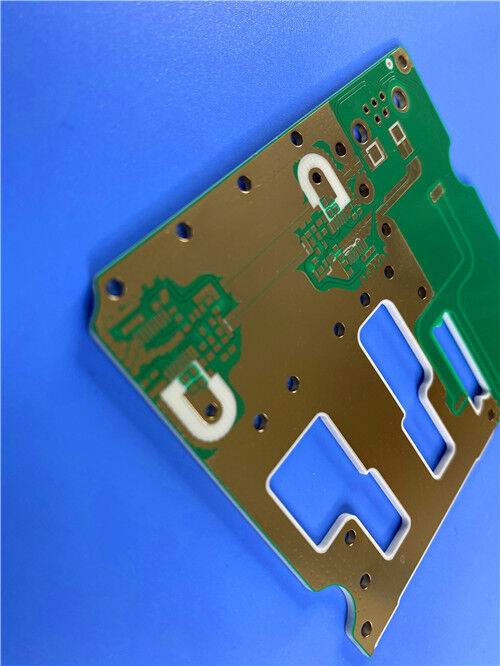

Изготовление печатных плат на заказ – 4-слойный гибрид RO4003C + RO4450F с Via-in-Pad и классом IPC 3
Эта 4-слойная плата демонстрирует нашу способность обрабатывать материалы серии RO4000 со связующим материалом RO4450F , передовым методом Via-in-Pad и соответствием стандарту IPC-6012 Class 3.
Основные спецификации
| Пункт |
Спецификация |
| Количество слоев |
4 слоя |
| Стек-ап |
0,203 мм RO4003C + RO4450F (2× препрег) + 0,203 мм RO4003C |
| Финальная толщина после прессования |
0,75 мм |
| Вес меди |
1 унция / 1 унция / 1 унция / 1 унция (все слои) |
| Финишное покрытие поверхности |
ENIG (2µ" золото поверх никеля) |
| Паяльная маска (верхняя) |
Зеленая с черной маркировкой |
| Паяльная маска (нижняя) |
Зеленая без маркировки |
| Размер панели |
98 мм × 62 мм (1 шт.) |

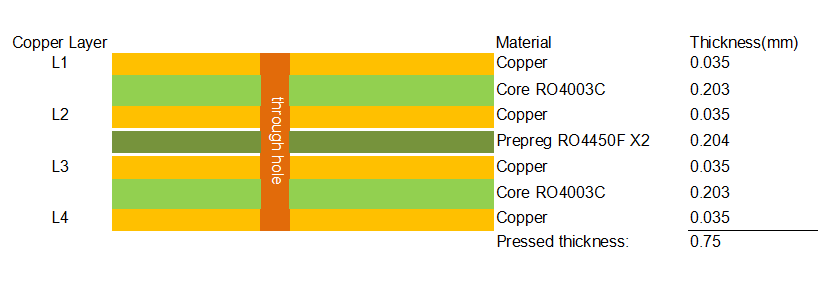

Поперечное сечение стек-апа
Области применения
- РЧ/СВЧ модули
- 5G малые соты / базовые станции
- Автомобильные радарные датчики
- Спутниковая связь
- Высокоскоростная цифровая связь
В1: Чем RO4003C отличается от стандартного FR-4?
О: RO4003C предлагает значительно более низкие Dk (3,38 против ~4,5) и Df (0,0027 против ~0,015–0,020) , более высокую Tg (>280°C) , стабильную Dk в зависимости от температуры (TCDk = +40 ppm/°C) и CTE, соответствующий меди (11–14 ppm/°C) – и при этом остается совместимым с процессом FR-4.
В2: Требует ли RO4003C специальной обработки, как материалы PTFE?
О: Нет. В отличие от PTFE, RO4003C не требует травления натрием или плазменного обезжиривания для подготовки сквозных отверстий. Он обрабатывается с использованием стандартных методов изготовления FR-4.
В3: Что такое связующий материал RO4450F и почему он используется?
О: RO4450F – это препрег с низкой текучестью, термореактивный, специально разработанный для склеивания ламинатов серии RO4000 в многослойных конструкциях. Он минимизирует растекание смолы во время ламинирования и обеспечивает отличное сцепление между сердечниками.
В4: Какова рекомендуемая температура ламинирования для RO4450F?
О: Типичная температура ламинирования составляет 190–210°C при давлении 300–400 psi и времени выдержки 60–90 минут. Рекомендуется контролируемое охлаждение до <100°C перед извлечением.
В5: Можно ли заполнять и закрывать все переходные отверстия смолой (via-in-pad)?
О: Да. Наш производственный процесс поддерживает заполнение смолой + гальваническое покрытие для всех переходных отверстий. Это стандартно для данной 4-слойной конструкции и позволяет размещать компоненты непосредственно над переходными отверстиями.
В6: Какие финишные покрытия поверхности доступны для RO4003C?
О: RO4003C совместим с OSP, HASL, ENIG, иммерсионным серебром, иммерсионным оловом и большинством химически осажденных или гальванически покрытых финишных покрытий.
В7: Каков срок хранения ламинатов RO4003C?
О: Ламинаты RO4003C могут храниться в течение длительного времени при комнатной температуре (55–85°F, 13–30°C). Медные покрытия могут окисляться при воздействии высокой влажности (удаляется стандартным микротравлением). При сроке хранения более 5 лет на открытом диэлектрике по краям панели может наблюдаться обнаруживаемое окисление, что учитывается при стандартной потере отверстий инструмента.
Свяжитесь с нами
Являясь специализированным поставщиком печатных плат из Китая, мы имеем большой опыт работы с материалами серии Rogers RO4000 , связующим материалом RO4450F и сложными процессами via-in-pad.
Мы предоставляем:
- Полная прослеживаемость материалов (сертификаты от Rogers)
- Квалификация IPC-6012 Class 3 с медным покрытием стенки отверстия 25µm
- Изготовление Via-in-pad (заполнение смолой + покрытие)
- ENIG и другие финишные покрытия поверхности в соответствии с вашими требованиями
- Тестирование импеданса (TDR) с подробными отчетами
- Рентгеновская инспекция и анализ поперечных сечений для контроля качества переходных отверстий
- Быстрые прототипы и серийное производство
Для технических запросов, обзора стек-апа или запросов на ценовое предложение, пожалуйста, свяжитесь напрямую с нашим отделом продаж. Мы готовы поддержать ваши РЧ/СВЧ и высокочастотные проекты.
