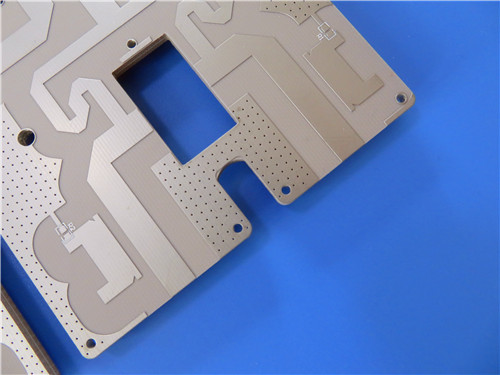

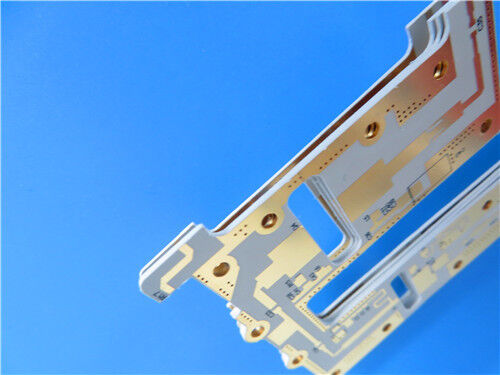

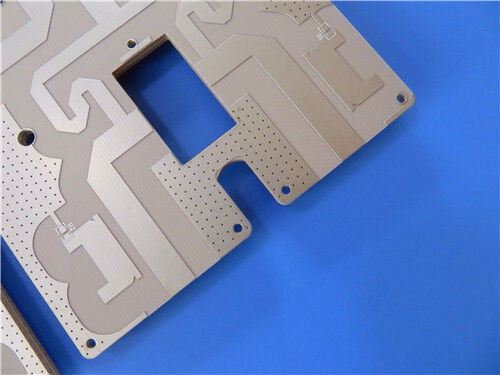

Ламинат Rogers CLTE-MW для высоких частот с толщиной материала сердечника 0,102 мм Двусторонняя печатная плата CLTE-MW с чистым золотым покрытием для 5G и других миллиметровых приложений

Характер продукции

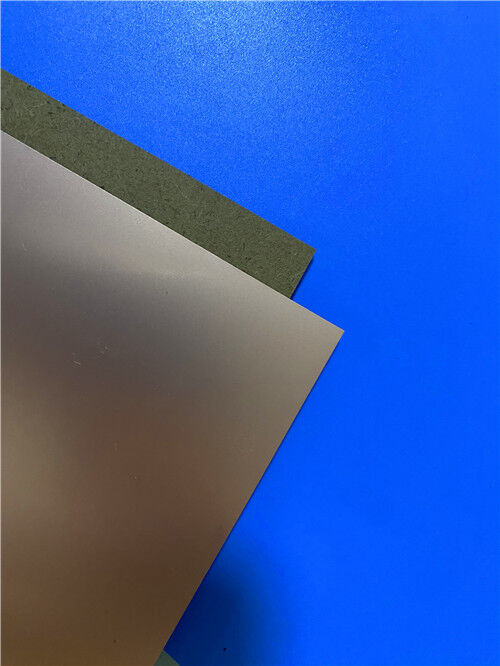

По мере того как системы 5G и миллиметрового диапазона приближаются к более высоким частотам, расстояние между сигналом и землей становится критически важным параметром проектирования, часто требующим толщины диэлектрика всего в несколько тысячных дюйма. Ламинат CLTE-MW от Rogers Corporation разработан специально для таких приложений с ограниченной толщиной, предлагая высокопроизводительный, экономически эффективный материал, доступный в семи вариантах толщины от 3 до 10 тысячных дюйма.

Ламинаты CLTE-MW армированы разнесенным стекловолокном, которое, наряду с высокой загрузкой наполнителя, помогает минимизировать влияние высокочастотной стеклоткани на распространение электромагнитных волн. Эта уникальная конструкция обеспечивает идеальное расстояние между сигналом и землей для 5G и других приложений миллиметрового диапазона, сохраняя при этом низкие потери и отличную надежность металлизированных отверстий.

Ключевые свойства в обзоре (CLTE-MW):

Обзор серии CLTE

Более широкое семейство ламинатов CLTE™ продемонстрировало превосходную размерную стабильность и низкий планарный КТР, обеспечивая стабильную работу для встроенных резисторов — одно из самых низких отклонений, доступных для ламинатов на основе ПТФЭ. Ламинаты CLTE имеют долгую историю использования с резистивной фольгой и доступны с полным спектром типов покрытия, включая гальваническое, медь с обратной обработкой, прокатанную медную фольгу и многое другое.

Ключевые свойства в обзоре (CLTE):

Серия CLTE предлагает низкий КТР по оси Z 20 ppm/°C для высокой надежности металлизированных отверстий, стабильность диэлектрической проницаемости при изменении температуры и снижение нагрузки на керамические активные устройства. Он доступен с тяжелым металлическим основанием (алюминий, латунь и медь) и может быть надежно спроектирован со встроенными резисторными сетями.

Применение

CLTE-MW и серия CLTE разработаны для требовательных высокочастотных приложений, типичные области применения включают:

1. -Коммерческие средства связи и авионика
2. -Военные/аэрокосмические применения
3. -Микроволновые фидерные сети
4. -Фазочувствительные электронные структуры
5. -Системы спутниковой связи
6. -Пассивные компоненты (ответвители, фильтры и балансировщики)

Изготовление печатных плат на заказ на CLTE-MW

Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием Rogers CLTE-MW и других передовых материалов. Следующая спецификация детализирует репрезентативную 2-слойную ультратонкую реализацию:

Детали конструкции печатной платы:

Семь вариантов толщины для гибкости проектирования:

CLTE-MW доступен в семи вариантах толщины от 3 до 10 мил, что гарантирует идеальное расстояние между сигналом и землей для 5G и других приложений миллиметрового диапазона. Эта гибкость позволяет разработчикам оптимизировать импеданс линий передачи и характеристики распространения без ущерба для электрических характеристик.

Армирование разнесенным стекловолокном:
Армирование разнесенным стекловолокном в сочетании с высокой загрузкой наполнителя помогает минимизировать влияние высокочастотной стеклоткани на распространение электромагнитных волн. Это уменьшает вариации импеданса и перекос, что особенно важно в высокоскоростных и высокочастотных схемах.

Низкий тангенс угла потерь:
Тангенс угла потерь 0.0015 при 10 ГГц обеспечивает низкие потери в конструкциях для приложений миллиметрового диапазона, поддерживая эффективную передачу сигнала в системах связи 5G и спутниковой связи.

Отличная надежность металлизированных отверстий:
Низкий КТР по оси Z 30 ppm/°C обеспечивает отличную надежность металлизированных отверстий даже в ультратонких конструкциях, обеспечиваемых CLTE-MW.

Хороший отвод тепла:
Благодаря теплопроводности 0.42 Вт/(м·К), CLTE-MW обеспечивает хороший отвод тепла в агрессивных конструкциях, поддерживая надежную работу в термически сложных условиях.

Возможность ультратонкой конструкции:
Демонстрируемая здесь конечная толщина 0.2 мм (сердцевина 0.102 мм + 2× 35 мкм меди) демонстрирует пригодность материала для приложений с жесткими ограничениями по толщине из-за физических или электрических ограничений. Это делает CLTE-MW идеальным для компактных, легких ВЧ-систем.

Поверхностная отделка чистым золотом:
Поверхностная отделка чистым золотом обеспечивает отличную проводимость, коррозионную стойкость и возможность проволочного соединения, что необходимо для высоконадежных ВЧ и СВЧ-схем.

Качество и доступность

Все платы изготавливаются в соответствии со стандартами качества IPC-Class-2, что гарантирует надежность для коммерческих, промышленных и оборонных приложений. 100% электрическое тестирование проводится перед отгрузкой для гарантии функциональной целостности.

Наши производственные мощности обеспечивают доступность по всему миру, с гибкой поддержкой доставки и логистики как для прототипов, так и для серийных заказов. Мы предлагаем быструю обработку заказов и конкурентоспособные цены при строгом контроле процессов.

Для запросов о пользовательских стеках, альтернативных толщинах в диапазоне CLTE-MW (от 3 до 10 мил), конфигурациях серии CLTE, тяжелом металлическом основании (алюминий, латунь, медь), встроенных резисторных сетях или других требованиях, пожалуйста, свяжитесь с нашей командой инженеров по продажам — мы готовы поддержать ваши потребности в высокочастотных печатных платах.
