Характер продукции
В стремлении к более высоким диэлектрическим постоянным без ущерба для низких потерьламинаты с керамическим наполнителем из ПТФЭстали краеугольным камнем современной радиочастотной и микроволновой техники. F4BTM300 от Taizhou Wangling Insulation Materials Factory представляет собой привлекательный вариант для инженеров, ищущих баланс между высокой диэлектрической постоянной, термической стабильностью и экономичной технологичностью.

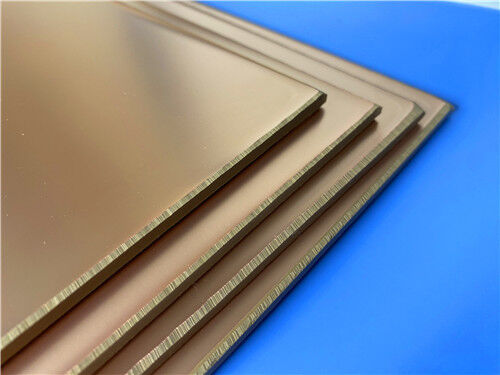

F4BTM300представляет собой ламинат из ПТФЭ, армированный стеклотканью и наполненный нанокерамикой. Внедряя высокодиэлектрические, низкопотерьные нанокерамические материалы в диэлектрический слой F4BM, материал достигает более высокой диэлектрической постоянной, улучшенной термостойкости, более низкого теплового расширения, более высокого сопротивления изоляции и лучшей теплопроводности — и все это при сохранении его низкопотерьных характеристик.
Серия F4BTM доступна смедной фольгой ED(подходит для применений без строгих требований к PIM), в то время как вариант F4BTME сочетает тот же диэлектрик смедной фольгой RTF с обратной обработкойдля превосходной производительности PIM, точного контроля линии и снижения потерь проводника.
Ключевые свойства в обзоре (F4BTM300):
| Технические параметры продукта |
Модели продуктов и технические характеристики |
| Особенности продукта |
Условия испытаний |
Единица измерения |
F4BTM298 |
F4BTM300 |
F4BTM320 |
F4BTM350 |
| Диэлектрическая постоянная (типичная) |
10 ГГц |
/ |
2,98 |
3,0 |
3,2 |
3,5 |
| Допуск диэлектрической постоянной |
/ |
/ |
±0,06 |
±0,06 |
±0,06 |
±0,07 |
| Тангенс угла потерь (типичный) |
10 ГГц |
/ |
0,0018 |
0,0018 |
0,0020 |
0,0025 |
| 20 ГГц |
/ |
0,0023 |
0,0023 |
0,0026 |
0,0035 |
| Температурный коэффициент диэлектрической постоянной |
-55 °~150 °C |
PPM/°C |
-78 |
-75 |
-75 |
-60 |
| Прочность на отслаивание |
1 унция F4BTM |
Н/мм |
>1,6 |
>1,6 |
>1,6 |
>1,6 |
| 1 унция F4BTME |
Н/мм |
>1,4 |
>1,4 |
>1,4 |
>1,4 |
| Объемное удельное сопротивление |
Стандартные условия |
МОм·см |
≥1×10^7 |
≥1×10^7 |
≥1×10^7 |
≥1×10^7 |
| Поверхностное удельное сопротивление |
Стандартные условия |
МОм |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
| Электрическая прочность (направление Z) |
5 кВт, 500 В/с |
кВ/мм |
>26 |
>30 |
>32 |
>32 |
| Напряжение пробоя (направление XY) |
5 кВт, 500 В/с |
кВ |
>34 |
>35 |
>40 |
>40 |
| Коэффициент теплового расширения |
направление XY |
-55 °~288 °C |
ppm/°C |
15,16 |
15,16 |
13,15 |
10,12 |
| направление Z |
-55 °~288 °C |
ppm/°C |
78 |
72 |
58 |
51 |
| Термическая нагрузка |
260 °C, 10 с, 3 раза |
Без расслоения |
Без расслоения |
Без расслоения |
Без расслоения |
| Влагопоглощение |
20±2 °C, 24 часа |
% |
≤0,05 |
≤0,05 |
≤0,05 |
≤0,05 |
| Плотность |
Комнатная температура |
г/см³ |
2,25 |
2,25 |
2,20 |
2,20 |
| Длительная рабочая температура |
Камера высоких и низких температур |
°C |
-55~+260 |
-55~+260 |
-55~+260 |
-55~+260 |
| Теплопроводность |
направление Z |
Вт/(м·К) |
0,42 |
0,42 |
0,50 |
0,54 |
| PIM |
Применимо только к F4BTME |
дБк |
≤-160 |
≤-160 |
≤-160 |
≤-160 |
| Воспламеняемость |
/ |
UL-94 |
V-0 |
V-0 |
V-0 |
V-0 |
| Состав материала |
/ |
/ |
ПТФЭ, стеклоткань, нанокерамика
F4BTM в сочетании с медной фольгой ED, F4BTME в сочетании с медной фольгой RTF с обратной обработкой. |
Наши возможности по производству печатных плат (F4BTM)
| Возможности печатных плат (F4BTM) |
| Материал печатной платы: |
ПТФЭ / стеклоткань / Нанокерамический наполнитель |
| Обозначение (F4BTM) |
F4BTM |
ДК (10 ГГц) |
ДП (10 ГГц) |
| F4BTM298 |
2,98±0,06 |
0,0018 |
| F4BTM300 |
3,0±0,06 |
0,0018 |
| F4BTM320 |
3,2±0,06 |
0,0020 |
| F4BTM350 |
3,5±0,07 |
0,0025 |
| Количество слоев: |
Односторонние, двухсторонние печатные платы, многослойные печатные платы, гибридные печатные платы |
| Вес меди: |
0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм) |
| Толщина диэлектрика (или общая толщина) |
0,25 мм, 0,508 мм, 0,762 мм, 0,8 мм, 1,0 мм, 1,016 мм, 1,27 мм, 1,524 мм, 2,0 мм, 3,0 мм, 4,0 мм, 5,0 мм, 6,0 мм, 8,0 мм, 10,0 мм, 12,0 мм |
| Размер печатной платы: |
≤400 мм X 500 мм |
| Паяльная маска: |
Зеленый, черный, синий, желтый, красный и т. д. |
| Поверхностная отделка: |
Необработанная медь, HASL, ENIG, иммерсионное серебро, иммерсионное олово, OSP, чистое золото, ENEPIG и т. д.
|
Применения
Ламинат F4BTM300 разработан для требовательных радиочастотных и микроволновых сред, типичные области применения включают:
- Аэрокосмическое оборудование – Космические и бортовые системы, требующие надежности и низкого газовыделения
- Микроволновые и радиочастотные схемы – Фильтры, ответвители и согласующие цепи
- Радиолокационные системы – Военные и гражданские радиолокационные передние части
- Питающие сети – Структуры питания антенн, требующие стабильной ДК
- Фазочувствительные антенны и антенные решетки – Точное управление фазой между элементами
- Спутниковая связь – Низкие потери при передаче на микроволновых частотах
Изготовление печатных плат на заказ из F4BTM300

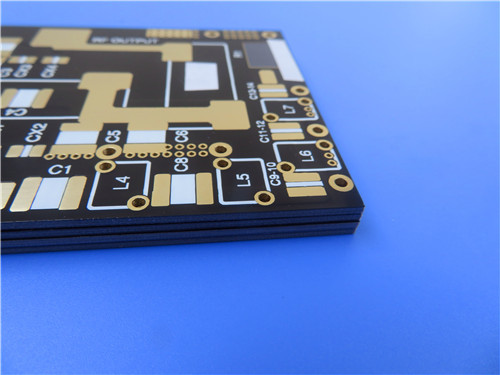

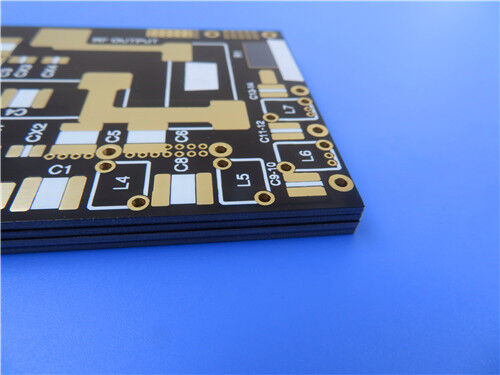

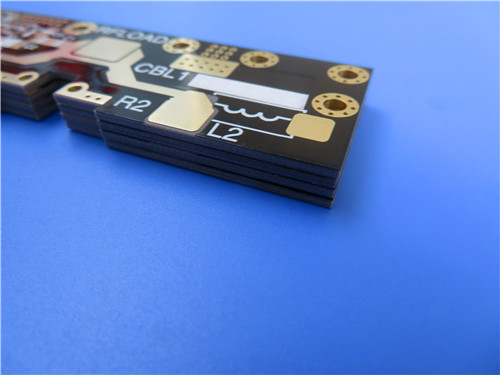

Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием F4BTM300 и других передовых материалов. Следующие спецификации детализируют типовую реализацию 2-слойной жесткой печатной платы:
Детали конструкции печатной платы:
| Параметр |
Спецификация |
| Базовый материал |
F4BTM300 |
| Количество слоев |
2-слойная жесткая |
| Размеры платы |
105,4 мм × 76 мм на панель, ±0,15 мм |
| Готовая толщина |
0,6 мм |
| Вес меди |
1 унция (1,4 мил) внешние слои |
| Минимальная ширина проводника/зазор |
5 / 8 мил |
| Минимальный размер отверстия |
0,35 мм |
| Структура переходных отверстий |
Без глухих или скрытых переходных отверстий |
| Толщина покрытия переходных отверстий |
20 мкм |
| Поверхностная отделка |
Иммерсионное золото |
| Паяльная маска |
Черный, только верхняя сторона |
| Шелкография |
Белый, только верхняя сторона |
| Электрическое тестирование |
100% перед отправкой |
| Формат чертежа |
Gerber RS-274-X |
| Стандарт качества |
IPC-Class-2 |
Статистика печатных плат:
| Метрика |
Количество |
| Компоненты |
13 |
| Всего площадок |
94 |
| Площадки сквозных отверстий |
51 |
| Верхние площадки SMT |
43 |
| Нижние площадки SMT |
0 |
| Переходные отверстия |
36 |
| Сети |
2 |
Преимущества материала
Более высокая диэлектрическая постоянная при низких потерях:
Добавление нанокерамики повышает ДК до 3,0, сохраняя низкий коэффициент рассеяния 0,0018 при 10 ГГц и 0,0023 при 20 ГГц. Это позволяет создавать более компактные конструкции схем без ущерба для целостности сигнала.
Отличная термическая стабильность:
С КТР 15 ppm/°C по осям X и 16 ppm/°C по оси Y (согласовано с медью), а также низким температурным коэффициентом диэлектрической постоянной -75 ppm/°C, F4BTM300 сохраняет стабильные электрические характеристики в широком диапазоне температур от -55°C до +260°C.
Превосходная производительность PIM (F4BTME):
В сочетании с медной фольгой RTF с обратной обработкой, вариант F4BTME достигает значений PIM ≤ -160 дБк, что делает его отличным выбором для чувствительных приемных трактов в базовых станциях и спутниковых антеннах.
Улучшенное управление тепловыми режимами:
Теплопроводность 0,42 Вт/(м·К) в направлении Z помогает рассеивать тепло в мощных радиочастотных приложениях, а высокое сопротивление изоляции и напряжение пробоя материала (>35 кВ в направлении XY) обеспечивают надежную работу.
Экономичность и масштабируемость:
Являясь коммерчески доступным, массово производимым материалом, F4BTM300 предлагает высокое соотношение цены и производительности с широким диапазоном доступных толщин (от 0,254 мм до 12,0 мм) и размеров панелей (460×610 мм, 600×500 мм, 914×1220 мм), что снижает отходы материала и общую стоимость системы.
Стойкость к излучению и газовыделению:
Материал демонстрирует низкое газовыделение и стойкость к излучению, что делает его пригодным для космических и аэрокосмических применений, где эти свойства имеют решающее значение.
Качество и доступность
Все платы изготавливаются в соответствии со стандартами качества IPC-Class-2, что обеспечивает высокую надежность для коммерческих, промышленных и оборонных применений. 100% электрическое тестирование проводится перед отправкой для гарантии функциональной целостности.
Наши производственные возможности распространяются на мировую доступность, с гибкой поддержкой доставки и логистики как для прототипов, так и для серийных заказов. Мы предлагаем быструю обработку и конкурентоспособные цены, сохраняя при этом строгий контроль процессов.
Для запросов о пользовательских стеках, размерах панелей, альтернативных медных фольгах (ED или RTF с обратной обработкой), металлизированных вариантах (алюминий или медь) или других конфигурациях, пожалуйста, свяжитесь с нашей командой инженеров по продажам — мы готовы поддержать ваши потребности в высокочастотных печатных платах.
