F4BM255 PTFE высокочастотный ламинированный

Фирменное наименование: Wangling Номер модели: F4Bm255

Характер продукции

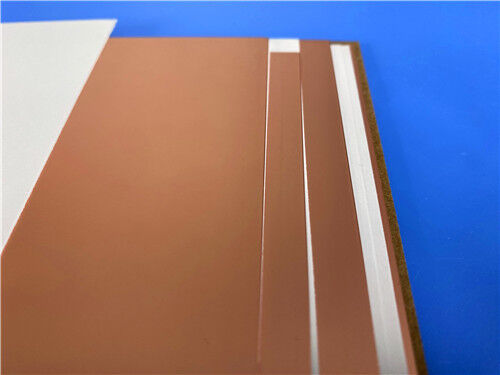

Обзор материала – F4BM255 (Wangling)



F4BM255 представляет собой ламинат с медным покрытием на основе стеклоткани, пропитанной ПТФЭ (политетрафторэтиленом), производства Taizhou Wangling Insulation Materials Factory. Он разработан для микроволновых и ВЧ-применений , требующих низких диэлектрических потерь, стабильной диэлектрической проницаемости в зависимости от температуры и отличной стабильности размеров.

Материал изготавливается путем научного смешивания смолы ПТФЭ со стеклотканью и ламинирования при строгом контроле процесса.



Эта конструкция обеспечивает:



Стеклоармирование – улучшает стабильность размеров и снижает тепловое расширение



Диэлектрик из ПТФЭ – обеспечивает сверхнизкие потери и стабильную Dk



Медная фольга ED – стандартная электролитическая медь (серия F4BM)





Ключевые характеристики материала

Характеристика Преимущество
Dk = 2,55 ± 0,05 при 10 ГГц Низкая и стабильная диэлектрическая проницаемость – постоянное полное сопротивление в зависимости от частоты.
Df = 0,0013 при 10 ГГц Очень низкий коэффициент диэлектрических потерь – минимизирует вносимые потери.
Температурный коэффициент Dk = -110 ppm/°C Стабильная Dk в диапазоне от -55°C до +150°C – важно для наружных/автомобильных применений.
Tg > 280°C (DSC) Высокая термическая стабильность – подходит для бессвинцовой сборки.
Td = 360°C Отличное сопротивление термическому разложению – надежность в суровых условиях.
XY CTE = 16–21 ppm/°C Хорошая стабильность размеров – совпадает с медью для надежных сквозных отверстий.
Z-axis CTE = 173 ppm/°C Низкое расширение по оси Z – снижает нагрузку на сквозные отверстия при термических циклах.
Влагопоглощение ≤ 0,08% Поддерживает электрическую стабильность во влажной среде.
Теплопроводность = 0,33 Вт/м·К Адекватное рассеивание тепла для ВЧ-силовых цепей.
UL 94 V-0 Соответствует требованиям безопасности.





Типичные области применения

  • Микроволновые антенны
  • Распределение ВЧ-мощности
  • Фазовращатели
  • Спутниковая связь
  • Радарные системы





Технический паспорт материала – Сводные свойства (F4BM255)

Категория свойства Свойство Условие испытания Типичное значение Единица измерения
Электрические Диэлектрическая проницаемость (Dk) 10 ГГц 2,55 ± 0,05 –
Коэффициент диэлектрических потерь (Df) 10 ГГц 0,0013 –
Коэффициент диэлектрических потерь (Df) 20 ГГц 0,0018 –
Температурный коэффициент Dk -55°C до +150°C -110 ppm/°C
Удельное объемное сопротивление Нормальное ≥ 6 × 10⁶ МΩ·см
Удельное поверхностное сопротивление Нормальное ≥ 1 × 10⁶ МΩ
Диэлектрическая прочность (ось Z) 5 кВ, 500 В/с > 25 кВ/мм
Напряжение пробоя (ось XY) 5 кВ, 500 В/с > 34 кВ
Термические Термическая нагрузка (260°C, 10с × 3) Паяльная ванна Без расслоения –
CTE – направление XY -55°C до 288°C 16–21 ppm/°C
CTE – направление Z -55°C до 288°C 173 ppm/°C
Теплопроводность (ось Z) – 0,33 Вт/(м·К)
Температура непрерывной эксплуатации – -55 до +260 °C
Воспламеняемость UL 94 V-0 Рейтинг
Механические Прочность на отслаивание (1 унц. ED медь) Нормальное > 1,8 Н/мм
Прочность на отслаивание (1 унц. RTF медь) Нормальное > 1,6 Н/мм
Плотность Нормальное 2,25 г/см³
Физические Водопоглощение 24ч при 20±2°C ≤ 0,08 %
Состав Основной материал – ПТФЭ + Стеклоткань –
Медная фольга (F4BM) – Электролитическая медь –





Стандартная доступность

Параметр Варианты
Медная фольга (F4BM) 0,5 унц. (18 мкм), 1 унц. (35 мкм), 1,5 унц. (50 мкм), 2 унц. (70 мкм)
Стандартные размеры плат 460×610 мм, 500×600 мм, 850×1200 мм, 914×1220 мм, 1000×1200 мм
Индивидуальные размеры 300×250 мм, 350×380 мм, 500×500 мм, 840×840 мм, 1000×1500 мм
Диапазон толщины 0,1 мм (мин. для Dk ≤ 2,65) до 12,0 мм
Ограничение размера Для толщины ≤0,2 мм или ≥4,0 мм: макс. размер платы 500×610 мм

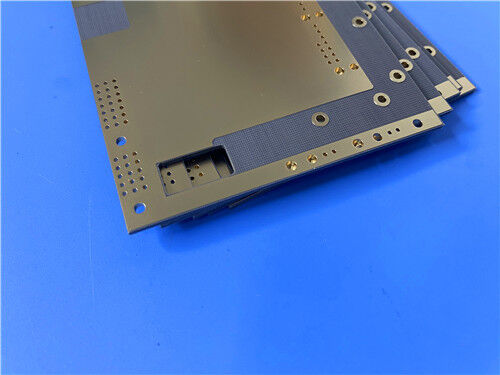

Двусторонние печатные платы F4BM255 с 2 унц. меди и покрытием ENIG

Эта двусторонняя плата демонстрирует нашу способность работать с длинными печатными платами F4BM255 с тяжелой медью и жесткими допусками по размерам.





Основные характеристики

Элемент Спецификация
Количество слоев 2 слоя
Базовый материал Wangling F4BM255 – толщина диэлектрика 3,0 мм
Толщина готовой платы 3,1 мм (3,0 мм диэлектрик + 2 × 0,035 мм медь)
Вес готовой меди 2 унц. / 2 унц. (70 мкм) – с обеих сторон
Тип медной фольги Электролитическая медь (серия F4BM)
Поверхностная отделка ENIG (иммерсионное золото)
Паяльная маска (верхняя) Зеленая
Шелкография (верхняя) Белая
Паяльная маска (нижняя) Отсутствует (голая медь)
Шелкография (нижняя) Отсутствует
Размеры платы 521 мм × 59 мм (1 шт., допуск ±0,15 мм)
Минимальная ширина проводника/зазор 7/7 мил
Минимальный размер отверстия 0,4 мм
Толщина металлизации отверстий 20 мкм
Структура отверстий Без глухих отверстий – только сквозные
Компоненты 28
Всего площадок 194 (148 сквозных, 46 верхних SMT)
Сети 2
Стандарт качества IPC-6012 Класс 2
Формат трассировки Gerber RS-274-X





F4BM255 PTFE высокочастотный ламинированный



Почему F4BM255 для этого дизайна?

Требование Как F4BM255 решает его
Работа на микроволновых частотах Df = 0,0013 при 10 ГГц, Df = 0,0018 при 20 ГГц – минимальные вносимые потери для целостности ВЧ-сигнала.
Стабильная диэлектрическая проницаемость Dk = 2,55 ± 0,05 – постоянное полное сопротивление на длинном формате 521 мм.
Обработка ВЧ высокой мощности 2 унц. медь (70 мкм) снижает сопротивление постоянному току и улучшает рассеивание тепла.
Температурная стабильность Dk TC = -110 ppm/°C – стабильная работа в диапазоне от -55°C до +260°C.
Длинный линейный массив 3,0 мм толщиной F4BM255 с короблением ≤0,010 мм/мм обеспечивает плоскостность на длине 521 мм.
Экономичная альтернатива ПТФЭ F4BM255 предлагает сопоставимую производительность с импортным ПТФЭ по конкурентоспособным ценам.
Пайка поверхности Покрытие ENIG обеспечивает отличную паяемость для крепления компонентов и проволочных соединений.





В1: Что означает F4BM255?
О: F4B = серия ламинатов Wangling из ПТФЭ на стеклоткани; M = фольга из электролитической меди; 255 = диэлектрическая проницаемость 2,55.



В2: В чем разница между F4BM и F4BME?
О: F4BM использует стандартную электролитическую медь (общие ВЧ-применения). F4BME использует обратную обработку RTF-меди для сверхнизкого PIM (≤-159 дБм) – идеально подходит для антен базовых станций операторского класса.



В3: Требует ли F4BM255 специальной обработки, как импортный ПТФЭ?
О: F4BM255 не требует натриевого травления для стандартной электролитической меди. Однако для металлизации сквозных отверстий рекомендуется плазменная обработка или раствор нафталина с натрием.



В4: Почему для этого дизайна выбрана 2 унц. медь?
О: 2 унц. (70 мкм) медь обеспечивает более низкое сопротивление постоянному току и лучшее рассеивание тепла для ВЧ-цепей высокой мощности. Она также поддерживает требования к высокому току в больших сетях питания антен.



В5: Какое максимальное коробление для 3,0 мм F4BM255?
О: Для плат толщиной 3,0–5,0 мм максимальное коробление составляет ≤0,010 мм/мм – обеспечивая плоскостность на длине 521 мм.



В6: Каков минимальный размер отверстия для F4BM255?
О: Минимальный размер механического сверления составляет 0,4 мм (как указано в этом дизайне). Параметры сверления требуют стандартного твердосплавного инструмента с контролируемыми скоростями подачи.



В7: Является ли ENIG единственной доступной поверхностной отделкой?
О: Нет. ENIG указан для этого дизайна. Другие варианты включают OSP, HASL, иммерсионное серебро, иммерсионное олово – в зависимости от ваших требований к применению.



В8: Может ли F4BM255 использоваться для миллиметровых волн (mmWave)?
О: Да. F4BM255 использовался в микроволновом и миллиметровом диапазонах (см-волны, мм-волны) для антен и сетей питания. Df 0,0018 при 20 ГГц демонстрирует пригодность до 20 ГГц+.



В9: Каково время выполнения заказа для этой платы 521 мм × 59 мм?
О: Типичное время выполнения прототипа составляет 7–10 рабочих дней для двусторонних плат с ENIG и 2 унц. меди. Производство в большом формате может потребовать дополнительного времени для оптимизации панелей.



В10: Можете ли вы обеспечить контроль полного сопротивления для этой длинной платы?
О: Да. Благодаря стабильной Dk = 2,55 ± 0,05, мы можем проектировать и контролировать полное сопротивление на всей длине 521 мм. Окончательные значения полного сопротивления проверяются с помощью тестирования TDR.





Свяжитесь с нами

Как специализированный поставщик печатных плат в Китае, мы имеем большой опыт работы с ламинатами Wangling F4BM255 PTFE, печатными платами с тяжелой медью (2 унц.+) и длинными микроволновыми подложками.



Мы предоставляем:

  • Полная прослеживаемость материалов (сертификаты от Wangling)
  • Производство печатных плат большого формата длиной до 521 мм
  • Травление тяжелой меди (2 унц.+)
  • ENIG и другие поверхностные покрытия в соответствии с вашими требованиями
  • Тестирование полного сопротивления (TDR) с подробными отчетами
  • 100% электрическое тестирование перед отгрузкой
  • Квалификация IPC класса 2 и класса 3



Для технических запросов, обзора стека или запросов на ценовое предложение, пожалуйста, свяжитесь напрямую с нашим отделом продаж. Мы готовы поддержать ваши проекты микроволновых антенн, ВЧ-распределения и ВЧ высокой мощности.
