F4BTMS220 с низкошероховатой медной фольгой RTF, керамиконаполненный ламинат из ПТФЭ и печатная плата на заказ толщиной 10 мил с иммерсионным золотом

Характер продукции

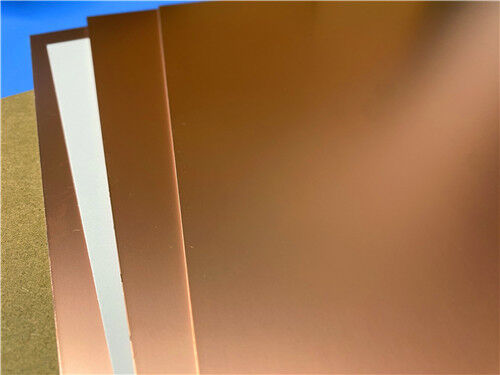

Для аэрокосмических и оборонных РЧ-систем характеристики материалов важны не только с точки зрения электрических свойств — они должны выдерживать вакуум космоса, вибрации при запуске и экстремальные температуры полета, сохраняя при этом стабильность фазы и низкие потери. Ламинат F4BTMS220 от Taizhou Wangling Insulation Materials Factory представляет собой вершину этого класса материалов: керамический ламинат на основе ПТФЭ аэрокосмического класса, разработанный для замены сопоставимых зарубежных продуктов с превосходной надежностью и производительностью.2-слойная жесткаяСерия F4BTMS поставляется со стандартной медной фольгой RTF с низким коэффициентом шероховатости, что снижает потери на проводниках и обеспечивает превосходную прочность на отслаивание. Она может сочетаться с медными или алюминиевыми основаниями, а F4BTMS294 может быть объединен с резистивной медной фольгой 50 Ом для формирования резистивных ламинатов. Материал обрабатывается с использованием стандартных методов изготовления плат из ПТФЭ и подходит для многослойной, высокослойной и бэкплейн-обработки, обладая отличной обрабатываемостью для плотных переходных отверстий и тонких проводников.

Технические параметры продукта

Модели продукта и технические характеристики

Микроволновые и РЧ-схемы – Фильтры, ответвители и согласующие цепи до 40 ГГц

1. Радиолокационные системы – Военные и коммерческие радиолокационные передние панели
2. Питающие сети – Структуры питания антенн, требующие стабильности фазы
3. Фазочувствительные и фазированные антенные решетки – Точное управление фазой между элементами и температурой
4. Спутниковая связь – Надежная работа в космических условиях
5. Изготовление печатных плат на заказ на F4BTMS220

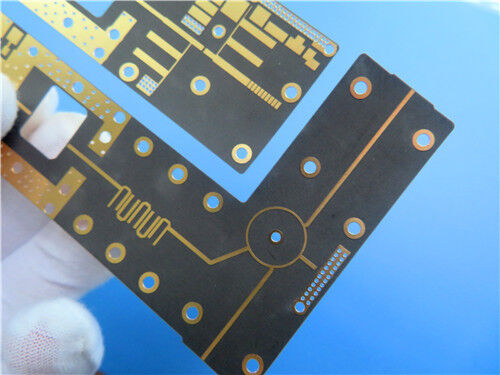

6. Являясь специализированным производителем высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием F4BTMS220 и других передовых материалов. Следующая спецификация детализирует типовую реализацию 2-слойной жесткой печатной платы:

Детали конструкции печатной платы:

Параметр

Спецификация

Узкий допуск диэлектрической проницаемости и согласованность партий:
С диэлектрической проницаемостью 2,2 ± 0,02 при 10 ГГц, F4BTMS220 обеспечивает превосходную согласованность партий, гарантируя повторяемость характеристик схемы и минимизируя требования к настройке в производстве.

Отличная температурная стабильность:
Температурный коэффициент диэлектрической проницаемости -130 ppm/°C в диапазоне от -55°C до +150°C обеспечивает стабильность частоты и фазы в зависимости от температуры. Рабочий диапазон температур материала значительно превышает это окно, поддерживая работу от -55°C до +260°C.

Надежность аэрокосмического класса:
F4BTMS220 демонстрирует отличную радиационную стойкость, сохраняя стабильные диэлектрические и физические свойства после воздействия радиации. Его низкое газовыделение соответствует требованиям аэрокосмической промышленности к вакуумному газовыделению, что делает его пригодным для космического и бортового оборудования.

Превосходная стабильность размеров:
Ультратонкое, ультрамелкое армирование стекловолокном в сочетании с нанокерамикой снижает анизотропию X/Y/Z и обеспечивает превосходную стабильность размеров. Это гарантирует термическую стабильность размеров и надежность металлизированных отверстий.

Улучшенное управление тепловым режимом:
Теплопроводность 0,26 Вт/м·К в направлении Z способствует рассеиванию тепла в приложениях с более высокой мощностью, в то время как низкий КТР в направлениях X/Y (40/50 ppm/°C) обеспечивает совместимость с тепловым расширением меди.

Низкое влагопоглощение:
При 0,02% F4BTMS220 поглощает минимальное количество влаги, сохраняя стабильные электрические свойства во влажной среде и обеспечивая надежную работу в различных условиях эксплуатации.

Варианты с металлическим основанием:
Материал может поставляться с медными или алюминиевыми основаниями (F4BTMS—CU или F4BTMS—AL) для экранирования или рассеивания тепла, с толщиной металлического основания от 0,48 мм до 3,98 мм и размерами панелей до 460×610 мм.

Стандартная медная фольга RTF:
В стандартную комплектацию входит медная фольга RTF с низким коэффициентом шероховатости, что снижает потери на проводниках и обеспечивает превосходную прочность на отслаивание (>2,4 Н/мм для RTF 1 унция).

Качество и доступность
Все платы изготавливаются в соответствии со стандартами качества IPC-Class-2, что гарантирует высокую надежность для коммерческих, промышленных и аэрокосмических применений. Перед отгрузкой проводится 100% электрическое тестирование для обеспечения функциональной целостности.

Наши производственные мощности обеспечивают доступность по всему миру, с гибкой поддержкой доставки и логистики как для прототипов, так и для серийных заказов. Мы предлагаем быструю обработку заказов и конкурентоспособные цены при строгом контроле процессов.

Для запросов относительно пользовательских стеков, размеров панелей, вариантов с металлическим основанием (медь или алюминий), конфигураций с резистивной медной фольгой или других требований, пожалуйста, свяжитесь с нашей командой инженеров по продажам — мы готовы удовлетворить ваши потребности в высокочастотных печатных платах.
