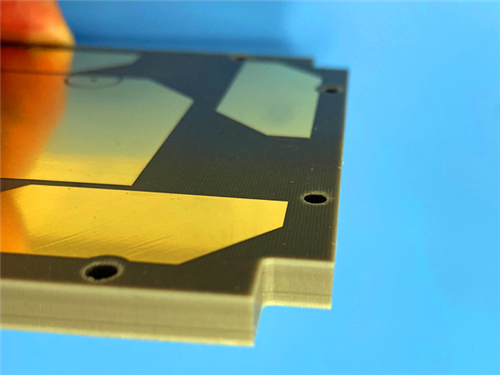

F4BM233 низкий DK 2.33 стеклотекстолит с медной фольгой ED и печатная плата с сердечником толщиной 4 мм на заказ

Характер продукции

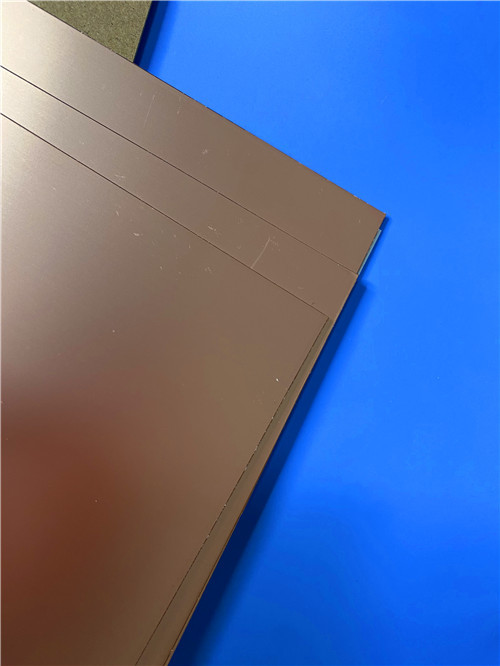

Для разработчиков антенн, ищущих хорошо сбалансированный, экономичный диэлектрический материал на основе ПТФЭ с низким коэффициентом диэлектрической проницаемости и превосходной стабильностью от партии к партии, F4BM233 от Taizhou Wangling Insulation Materials Factory предлагает привлекательное сочетание производительности и стоимости. Изготовленный на основе научно разработанной смеси стеклоткани, смолы ПТФЭ и пленки ПТФЭ, этот ламинат обеспечивает улучшенные электрические характеристики по сравнению со стандартной серией F4B — более широкий диапазон диэлектрической проницаемости, более низкие диэлектрические потери, более высокое сопротивление изоляции и большую стабильность — оставаясь при этом прямой заменой сопоставимым зарубежным продуктам.

Серии F4BM и F4BME имеют одинаковый диэлектрический слой, но различаются медной фольгой. F4BM поставляется с медной фольгой ED, что делает его подходящим для применений без строгих требований к PIM. F4BME поставляется с медной фольгой RTF с обратной обработкой, обеспечивая превосходные характеристики PIM, более точный контроль линии и более низкие потери проводника. В обеих сериях коэффициент диэлектрической проницаемости точно настраивается путем регулировки соотношения ПТФЭ и стеклоткани — достигаются низкие потери при одновременном повышении стабильности размеров. Более высокие значения диэлектрической проницаемости соответствуют более высокому содержанию стекла, что, в свою очередь, улучшает стабильность размеров, снижает тепловое расширение и повышает характеристики температурного дрейфа при незначительном увеличении диэлектрических потерь.

Ключевые свойства в обзоре (F4BM233):

Примечание: F4BM233 предлагает диапазон Dk от 2,17 до 3,0 с возможностью индивидуальной настройки значений. Минимальная доступная толщина диэлектрика составляет 0,1 мм.

Применение

1. Микроволновые и ВЧ-схемы – Фильтры, ответвители и согласующие цепи
2. Радарные фазовращатели – Стабильный Dk для точного управления фазой
3. Пассивные компоненты – Разветвители мощности, ответвители и сумматоры
4. Питающие сети – Структуры питания антенн, требующие низких потерь
5. Фазные антенные решетки – Стабильная производительность по всем элементам
6. Спутниковая связь – Надежная работа в сложных условиях
7. Базовые станции антенн – Экономичные питающие сети и излучающие элементы

Изготовление печатных плат на заказ на F4BM233

Являясь специализированным производителем высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием F4BM233 и других передовых материалов. Следующая спецификация описывает типовую двустороннюю печатную плату:

Детали конструкции печатной платы:

С Dk 2,33 ± 0,04 при 10 ГГц, F4BM233 обеспечивает точный контроль импеданса и воспроизводимую работу схемы. Материал доступен в диапазоне Dk от 2,17 до 3,0, с возможностью индивидуальной настройки значений для удовлетворения конкретных требований проектирования.

Коэффициент диэлектрических потерь 0,0011 при 10 ГГц и 0,0015 при 20 ГГц минимизирует затухание сигнала, поддерживая эффективные питающие сети антенн и пассивные компоненты с низкими потерями в широком диапазоне частот.

При использовании с медной фольгой RTF с обратной обработкой вариант F4BME достигает значений PIM ≤ -159 дБк, что делает его подходящим для чувствительных приемных трактов в базовых станциях и спутниковых антеннах.

Армирование стеклотканью обеспечивает механическую прочность и стабильность размеров, с КЛР 22 ppm/°C по оси X и 30 ppm/°C по оси Y — разумно согласованными с медью для надежности металлизированных отверстий. Версии с более высоким Dk обеспечивают еще большую стабильность размеров благодаря увеличенному содержанию стекла.

F4BM233 доступен в толщинах диэлектрика от 0,1 мм до 12,0 мм, что позволяет создавать широкий спектр схем. Толщины 0,1 мм и 0,127 мм доступны в вариантах только диэлектрика, полезных для тонких, гибких конструкций.

Материал обладает радиационной стойкостью и низким газовыделением, что делает его пригодным для космических и аэрокосмических применений.

Являясь коммерчески доступным, массово производимым материалом, F4BM233 предлагает высокое соотношение цены и производительности, с несколькими стандартными размерами панелей (460×610 мм, 500×600 мм, 850×1200 мм, 914×1220 мм, 1000×1200 мм) и возможностью изготовления на заказ для сокращения отходов материала.

Серия может поставляться с медной или алюминиевой основой (F4BM—CU или F4BM—AL) для экранирования или отвода тепла, с толщиной металлической основы от 0,48 мм до 3,98 мм.

Качество и доступность

Все платы изготавливаются в соответствии со стандартами качества IPC-Class-2, обеспечивая надежность для коммерческих, промышленных и оборонных применений. 100% электрическое тестирование проводится перед отгрузкой для гарантии функциональной целостности.

Наши производственные мощности обеспечивают мировую доступность, с гибкой поддержкой доставки и логистики как для прототипов, так и для серийных заказов. Мы предлагаем быструю обработку и конкурентоспособные цены при строгом контроле процессов.

Для запросов о пользовательских стеках, размерах панелей, альтернативных значениях Dk (от 2,17 до 3,0), вариантах медной фольги (ED или RTF с обратной обработкой), конфигурациях с металлической подложкой или других требованиях, пожалуйста, свяжитесь с нашей командой инженеров по продажам — мы готовы удовлетворить ваши потребности в высокочастотных печатных платах.
