Характер продукции

Не каждое применение высокой частоты требует механического усиления стекла.Ламинаты из ПТФЭ, наполненные керамикой, без стеклянной тканиПредложить убедительную альтернативу.TF440Это яркий пример:композит из PTFE-керамики, предназначенный для микроволновых и миллиметровых цепей, требующих стабильной электрической производительности и долгосрочной тепловой надежности.

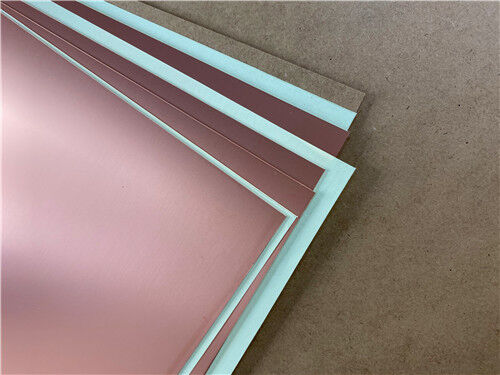

ВСерия TFСостоит из политетрафторэтиленовой смолы (PTFE) с отличными свойствами микроволновки и температурной стойкостью, в сочетании с керамическими наполнителями.материал не содержит тканевой стеклянной ткани. Изменив соотношениеиз керамики в смолу из ПТФЕ, диэлектрическая постоянная может быть точно контролирована. Произведенная с помощью специального процесса, серия TF предлагает выдающиеся диэлектрические характеристики и высокую надежность.Dk 4,4 ± 0.09при 10 ГГц с коэффициентом рассеивания всего 0.001.

В обозначении TF-серии TF относится к гладкому материалу без покрытия, TF-1 относится к одностороннему покрытию меди, а TF-2 относится к двустороннему покрытию меди.

Ключевые свойства на первый взгляд (TF440):

Заявления

1. Микроволновые и миллиметровые волновые схемы ∙ Фильтры, соединители и сопоставляющие сети
2. Оборудование для аэрокосмической промышленности ∙ Пространственные и кабиновые системы, требующие радиационной устойчивости и низкого выброса газов
3. Фазовый массив и фазочувствительные антенны
4. Модули RF Front-End
5. Усилители с низким уровнем шума (LNAs) ️ Минимальная диэлектрическая потеря для улучшения показателя шума
6. Системы спутниковой связи
7. Высоконадежные пассивные компоненты для радиочастотного питания

Производство ПКБ на заказ на TF440

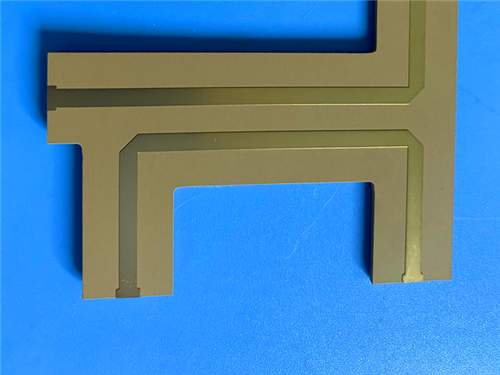

Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием TF440 и других передовых материалов.Следующая спецификация подробно описывает репрезентативную реализацию двухслойных жестких печатных пластин:

Подробная информация о конструкции ПКБ:

Серия TF позволяет точно регулировать Dk путем изменения соотношения керамики к PTFE.TF440 предлагает Dk 4,4 ± 0.09(± 2%) на частоте 10 ГГц, что позволяет точно контролировать импеданс и повторяться производительности цепи.Значения на 3.0, 6.0, 9.2, 9.6, 10.2, и 16.

Фактор рассеивания 0,0010 на частоте 10 ГГц обеспечивает минимальное ослабление сигнала, что делает TF440 идеальным для усилителей с низким уровнем шума, чувствительных путей приема и высокопроизводительных пассивных компонентов.

Отсутствие тканей из стеклянной ткани исключает эффекты стеклянной ткани, которые могут вызывать вариации импеданса и искажение в высокоскоростных и высокочастотных схемах.Это способствует более единообразной электрической производительности по всей линии.

Диэлектрический постоянный температурный коэффициент -60 ppm/°C при температуре от -55°C до +150°C обеспечивает стабильную производительность при любой температуре.Продолжительный диапазон температуры работы материала от -80°C до +200°C превышает диапазон температуры работы ТП материалов., что делает его подходящим для требовательных тепловых условий.

TF440 обладает устойчивостью к радиации и низкими свойствами выброса газов, что делает его подходящим для космического и кабинового оборудования.Его высокая надежность поддерживает критически важные приложения в спутниковой связи и аэрокосмических системах.

≤ 0,05%, TF440поглощает минимальную влагу, поддерживая стабильные электрические свойства в влажной среде.

Материал может быть обработан по стандартным методам термопластичных материалов, упрощая изготовление по сравнению с некоторыми альтернативными высокочастотными субстратами.

Продемонстрированная реализация ПКБ включает в себя медное заполнение каналов на обозначенных IC-клапанах, обеспечивающих улучшенную тепловую диссипацию для высокомощных компонентов.

Качество и доступность

Все платы изготавливаются в соответствии со стандартами качества IPC-класса 2, обеспечивая надежную надежность для коммерческих, промышленных и аэрокосмических применений.Перед отправкой производится 100% электрическое испытание для обеспечения функциональной целостности.

Наши производственные возможности распространяются на всемирную доступность, с гибкой доставкой и логистической поддержкой как для прототипов, так и для объемов.Мы предлагаем быстрый оборот и конкурентоспособные цены при соблюдении строгого контроля процесса.

Для запросов о пользованииСкладки, размеры панелей, альтернативные значения Dk в серии TF (3.0 - 16), одно- или двустороннее медное покрытие, или другие конфигурации, пожалуйста, свяжитесь с нашей командой инженеров продаж мы готовы поддержать ваши требования к высокочастотным схемам.
