Характер продукции

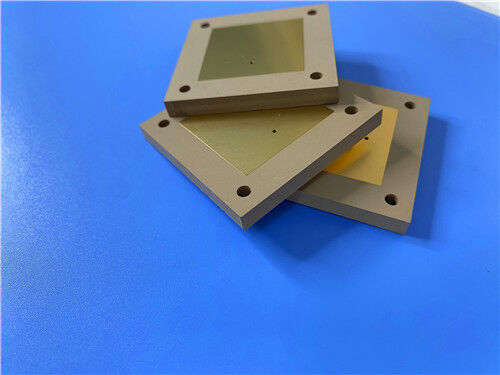

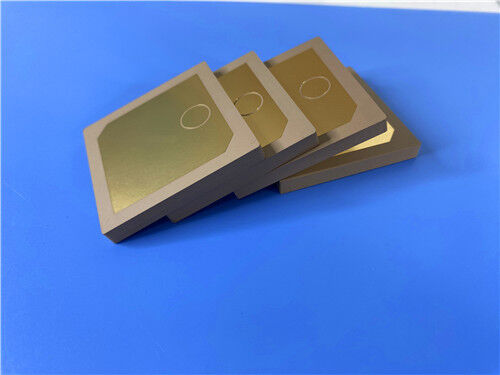

Для компактных, высоконадежных РЧ-устройств с высоким диэлектрическим постоянным и отличными низкотемпературными характеристиками, высокочастотный ламинат Wangling TP960 предлагает убедительное сочетание свойств. Серия TP представляет собой уникальный в отрасли высокочастотный термопластичный материал с диэлектрическим слоем, состоящим из керамики и полифениленоксидной (PPO) смолы—без стекловолоконного армирования. Диэлектрическая проницаемость точно регулируется путем настройки соотношения между керамикой и смолой PPO, а специализированный производственный процесс обеспечивает превосходные диэлектрические характеристики и высокую надежность.

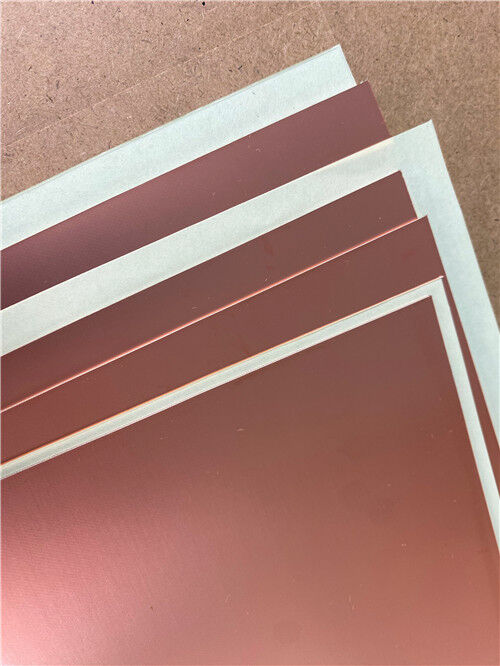

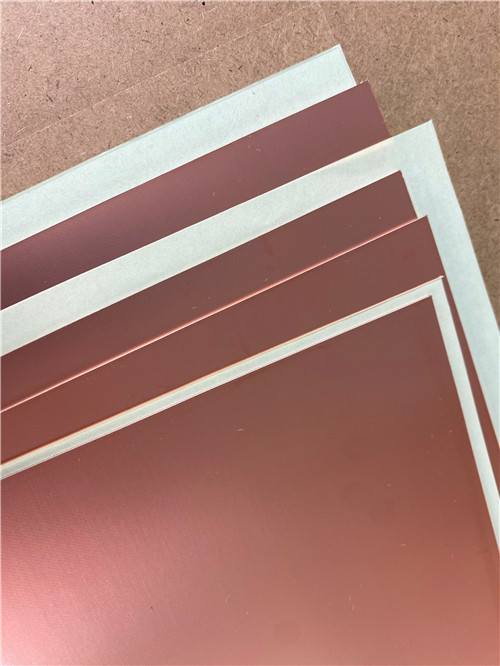

Серия TP предлагает исключительно широкий диапазон диэлектрической проницаемости от 3 до 25, с распространенными значениями, включая 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 и 20. Материал доступен в трех конфигурациях: TP (без покрытия, гладкая поверхность), TP-1 (с односторонним медным покрытием) и TP-2 (с двусторонним медным покрытием).

TP960 имеет диэлектрическую проницаемость 9.6, что делает его отличным кандидатом для миниатюрных антенных конструкций, где критически важно уменьшение физических размеров. Низкое влагопоглощение, широкий диапазон рабочих температур и устойчивость к радиации делают его идеальным для требовательных применений, включая навигацию BeiDou, бортовые системы ракет, технологию взрывателей и компактные антенны.

Стандартные размеры панелей включают 150×150 мм, 160×160 мм, 200×200 мм и 170×240 мм, доступны нестандартные размеры. Стандартные толщины варьируются от 0,5 мм до 12,0 мм, доступны нестандартные толщины. Для Dk ≤ 10.2, минимальная толщина составляет 0,5 мм; для Dk > 10.2, минимальная толщина составляет 0,8 мм.

Ключевые свойства вкратце:

Применения

Ламинаты TP960 хорошо подходят для широкого спектра высокочастотных применений, включая:

1. Глобальные навигационные спутниковые системы – BeiDou и другие группировки GNSS
2. Бортовые системы ракет – Компактные, прочные РЧ-тракты
3. Технология взрывателей – Миниатюрные, надежные РЧ-схемы
4. Миниатюрные антенны – Высокий Dk обеспечивает значительное уменьшение размеров
5. Аэрокосмическая и оборонная электроника – Устойчивость к радиации и низкое газовыделение
6. РЧ и СВЧ-схемы – Стабильный Dk для стабильной работы

Изготовление печатных плат на заказ на TP960

Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием Wangling TP960 и других передовых материалов. Следующая спецификация детализирует типовую двустороннюю жесткую печатную плату:

Детали конструкции печатной платы:

Преимущества материала

Высокая, точно контролируемая диэлектрическая проницаемость:
TP960 предлагает диэлектрическую проницаемость 9.6 ± 0.19 при 10 ГГц с допуском ±2%. Высокий Dk обеспечивает значительную миниатюризацию РЧ-схем—патч-антенны, фильтры и согласующие цепи могут быть существенно уменьшены в размерах по сравнению с материалами с более низким Dk, что делает TP960 идеальным для приложений с ограниченным пространством.

Низкие диэлектрические потери:
С коэффициентом рассеяния 0.0012 при 10 ГГц, TP960 минимизирует затухание сигнала в линиях передачи. Хотя потери увеличиваются с частотой, изменение остается незначительным в диапазоне 10 ГГц, обеспечивая стабильную работу в распространенных беспроводных диапазонах.

Без стекловолоконного армирования:
Серия TP не содержит стекловолоконного армирования. Диэлектрический слой состоит из керамики и смолы PPO, что исключает эффект стекловолокна, который может вызывать вариации диэлектрической проницаемости, и обеспечивает более однородные электрические характеристики.

Отличные низкотемпературные характеристики:
TP960 может использоваться непрерывно от -100°C до +150°C, с особенно отличными низкотемпературными характеристиками. Это делает его подходящим для применений, подверженных экстремальному холоду, включая высотные и космические среды.

Устойчивость к радиации и низкое газовыделение:
Материал обладает устойчивостью к радиации и низким газовыделением, что критически важно для космических и оборонных применений, где необходимо минимизировать деградацию материала и загрязнение.

Очень низкое влагопоглощение:
С влагопоглощением всего 0.01%, TP960 сохраняет стабильные электрические свойства даже во влажной среде—существенный атрибут для наружных применений и применений в суровых условиях.

Превосходная адгезия и обрабатываемость:
Адгезия между медной фольгой и диэлектриком более надежна, чем у пленок, нанесенных вакуумным напылением на керамические подложки. Материал легко обрабатывается—возможны сверление, токарная обработка, шлифовка, резка и фрезерование, в отличие от керамических подложек. Это значительно снижает затраты на обработку и увеличивает выход годной продукции.

Примечания по обработке:
TP960 является термопластичным материалом и должен обрабатываться соответствующим образом. Многослойное ламинирование, как правило, не рекомендуется; при необходимости следует выбирать низкотемпературные связующие листы с тщательным учетом осуществимости. Материал не подходит для испытаний на термический шок при 260°C или для волновой пайки. Рекомендуется пайка с использованием паяльника с постоянной температурой для ручных работ. Пайка оплавлением, как правило, не рекомендуется; при выполнении максимальная установленная температура не должна превышать 200°C, с полным учетом осуществимости и стабильности.

Качество и доступность

Все платы изготавливаются в соответствии со стандартами качества IPC-Class-2, обеспечивая надежность для коммерческих, промышленных и оборонных применений. 100% электрическое тестирование проводится перед отгрузкой для гарантии функциональной целостности.

Наши производственные мощности обеспечивают доступность по всему миру, с гибкой поддержкой доставки и логистики как для прототипов, так и для серийных заказов. Мы предлагаем быструю обработку заказов и конкурентоспособные цены при строгом контроле процессов.

Для запросов о пользовательских стеках, размерах панелей, альтернативных медных фольгах или других конфигурациях, пожалуйста, свяжитесь с нашей командой инженеров по продажам—мы готовы поддержать ваши потребности в высокочастотных печатных платах.
