Характер продукции
Для RF-дизайнеров, ищущих самую высокую доступную диэлектрическую проницаемость в обрабатываемом некерамическом субстрате, ламинат Wangling TP2500 для высокочастотных применений предлагает уникальное решение. Серия TP представляет собой уникальный высокочастотный термопластичный материал в отрасли, с диэлектрическим слоем, состоящим из керамики и полифениленоксидной (PPO) смолы—не содержащий армирования из стеклоткани. Путем регулировки соотношения керамики и PPO-смолы диэлектрическая проницаемость может быть точно контролируема. Изготовленный по специальной технологии, материал обладает превосходными диэлектрическими характеристиками и высокой надежностью.

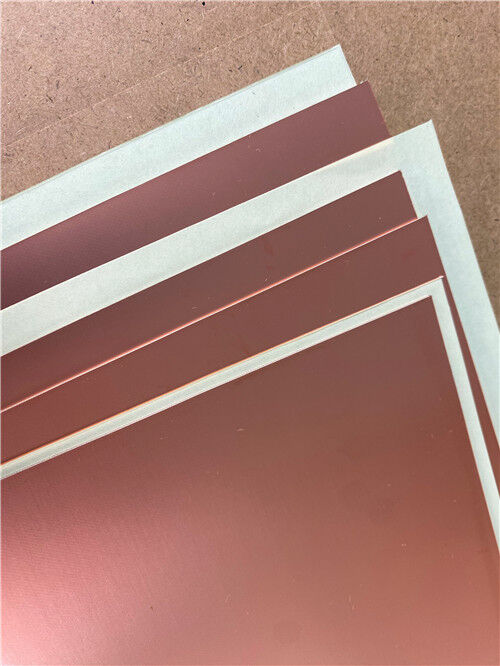

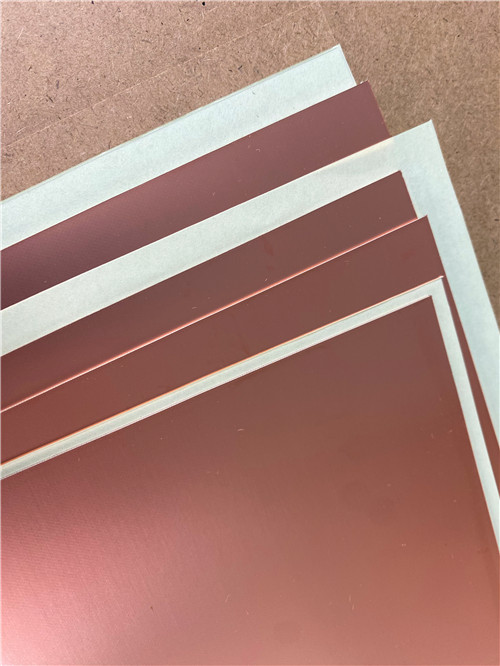

Серия TP охватывает исключительно широкий диапазон диэлектрической проницаемости от 3 до 25, с распространенными значениями, включая 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2, 11, 16 и 20. TP2500 находится на вершине этого диапазона с диэлектрической проницаемостью 25.0—обеспечивая драматическую миниатюризацию RF-цепей, где пространство имеет первостепенное значение. Материал доступен в трех конфигурациях:TP (без покрытия, гладкая поверхность), TP-1 (одностороннее медное покрытие) и TP-2 (двустороннее медное покрытие).
Стандартные размеры панелей включают 150×150 мм, 160×160 мм, 200×200 мм и 170×240 мм, с возможностью изготовления на заказ. Стандартные толщины варьируются от 0.5 мм до 12.0 мм, с возможностью изготовления на заказ. Для Dk ≤ 10.2, минимальная толщина составляет 0.5 мм; для Dk > 10.2 (включая TP2500), минимальная толщина составляет 0.8 мм.
Ключевые свойства в обзоре:
| Свойство |
Типичное значение |
Условие испытания |
| Диэлектрическая проницаемость (Dk) |
25.0 ± 1.0 |
5 ГГц |
| Допуск Dk |
±4% |
— |
| Тангенс угла диэлектрических потерь |
0.0020 ~ 0.0025 |
5 ГГц |
| Температурный коэффициент Dk |
-55 ppm/°C |
-55°C до +150°C |
| КЛТР - X/Y/Z |
35 / 35 / 40 ppm/°C |
-55°C до +150°C |
| Прочность на отрыв (1 унция меди) |
>0.6 Н/мм (нормальное) / >0.4 Н/мм (после воздействия влаги) |
— |
| Удельное объемное сопротивление |
>1×10⁹ МОм·см |
Нормальное, 500В |
| Удельное поверхностное сопротивление |
>1×10⁷ МОм |
Нормальное, 500В |
| Влагопоглощение |
≤0.01% |
20±2°C, 24ч |
| Длительная рабочая температура |
-100°C до +150°C |
— |
| Плотность |
2.94 г/см³ |
— |
Применение
Ламинаты TP2500 хорошо подходят для широкого спектра высокочастотных применений, включая:
- -Навигационные системы Beidou
- -Бортовое оборудование ракет
- -Взрыватели

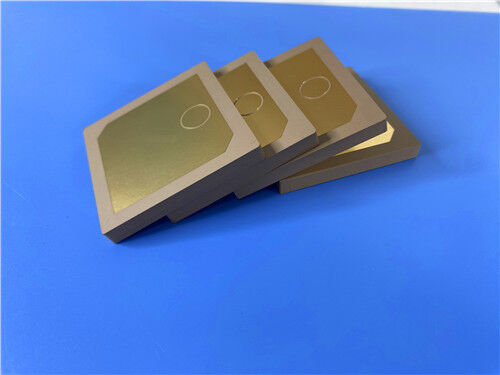

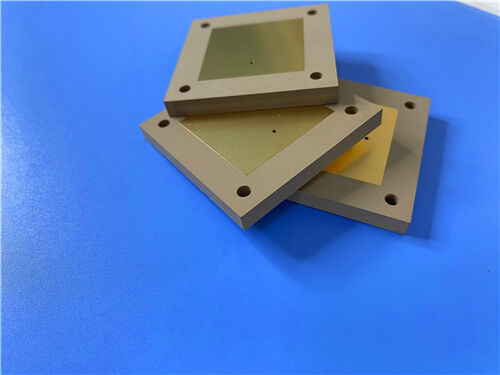

- -Миниатюрные антенны
- -RF и микроволновые схемы
Изготовление печатных плат на заказ на TP2500
Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием Wangling TP2500 и других передовых материалов. Следующая спецификация описывает типовую реализацию 2-слойной жесткой печатной платы:
Детали конструкции печатной платы:
| Параметр |
Спецификация |
| Базовый материал |
Wangling TP2500 |
| Количество слоев |
2-слойная жесткая |
| Размеры платы |
78 мм × 43.05 мм на панель, ±0.15 мм |
| Финальная толщина |
0.9 мм |
| Вес меди |
1 унция (1.4 мил) на внешних слоях |
| Минимальная ширина проводника/зазор |
6 / 8 мил |
| Минимальный размер отверстия |
0.25 мм |
| Структура переходных отверстий |
Без глухих или скрытых переходных отверстий |
| Толщина металлизации переходных отверстий |
20 μм |
| Финишное покрытие поверхности |
Чистое золотое покрытие (без никеля) |
| Паяльная маска |
Отсутствует |
| Шелкография |
Отсутствует |
| Электрическое тестирование |
100% перед отгрузкой |
| Формат файлов трассировки |
Gerber RS-274-X |
| Стандарт качества |
IPC-Class-2 |
Преимущества материала
Чрезвычайно высокая диэлектрическая проницаемость:
TP2500 предлагает диэлектрическую проницаемость 25.0 ± 1.0 при 5 ГГц, самую высокую в серии TP. Эта исключительно высокая Dk обеспечивает драматическую миниатюризацию RF-цепей—патч-антенны, фильтры и согласующие цепи могут быть уменьшены до доли размера, требуемого для обычных материалов. Для приложений с ограниченным пространством, таких как бортовое оборудование ракет и миниатюрные антенны, такое уменьшение размера является преобразующим.
Низкие диэлектрические потери:
С тангенсом угла диэлектрических потерь от 0.0020 до 0.0025 при 5 ГГц, TP2500 поддерживает низкие потери, несмотря на высокую диэлектрическую проницаемость. Хотя потери увеличиваются с частотой, изменение остается незначительным в диапазоне 10 ГГц, обеспечивая стабильную работу в распространенных беспроводных диапазонах.
Отсутствие армирования стекловолокном:
Серия TP не содержит армирования из стеклоткани. Диэлектрический слой состоит из керамики и PPO-смолы, что исключает эффект стекловолокна, который может вызывать вариации диэлектрической проницаемости, и обеспечивает более однородные электрические характеристики.
Отличные низкотемпературные характеристики:
TP2500 может использоваться непрерывно от -100°C до +150°C, с особенно отличными низкотемпературными характеристиками. Это делает его подходящим для применений, подверженных экстремальному холоду, включая высотные и космические среды. Обратите внимание, что при температуре выше 180°C материал может деформироваться, медная фольга может отслоиться, а электрические характеристики могут значительно измениться.
Радиационная стойкость и низкое газовыделение:
Материал устойчив к радиации и обладает низким газовыделением, что критически важно для космических и оборонных применений, где необходимо минимизировать деградацию материала и загрязнение.
Сверхнизкое влагопоглощение:
С влагопоглощением ≤0.01%, TP2500 сохраняет стабильные электрические свойства даже во влажной среде—существенный атрибут для наружных применений и применений в суровых условиях.
Превосходная адгезия и обрабатываемость:
Адгезия между медной фольгой и диэлектриком более надежна, чем у керамических субстратов с вакуумным покрытием. Материал легко обрабатывается—возможны сверление, токарная обработка, шлифовка, резка и травление, в отличие от керамических субстратов. Это значительно снижает затраты на обработку и увеличивает выход годной продукции.
Примечания по обработке:
TP2500 является термопластичным материалом и должен обрабатываться соответствующим образом. Многослойное ламинирование, как правило, не рекомендуется; при необходимости следует выбирать низкотемпературные связующие листы с тщательным учетом целесообразности. Материал не подходит для испытаний на термический шок при 260°C или для пайки волной. Рекомендуется пайка с использованием паяльника с постоянной температурой для ручных работ. Пайка оплавлением, как правило, не рекомендуется; при выполнении максимальная установленная температура не должна превышать 200°C, с полным учетом целесообразности и стабильности.
Качество и доступность
Все платы изготавливаются в соответствии со стандартами качества IPC-Class-2, обеспечивая надежность для коммерческих, промышленных и оборонных применений. 100% электрическое тестирование проводится перед отгрузкой для гарантии функциональной целостности.
Наши производственные мощности обеспечивают доступность по всему миру, с гибкой поддержкой доставки и логистики как для прототипов, так и для серийных заказов. Мы предлагаем быструю обработку заказов и конкурентоспособные цены, сохраняя при этом строгий контроль процессов.
Для запросов о пользовательских стеках, размерах панелей, альтернативных медных фольгах или других конфигурациях, пожалуйста, свяжитесь с нашей командой инженеров по продажам—мы готовы поддержать ваши потребности в высокочастотных печатных платах.
