Тяжелая медная монтажная плата наивысшей мощности PCB построенная на FR-4 с медью 3 Oz

Характер продукции

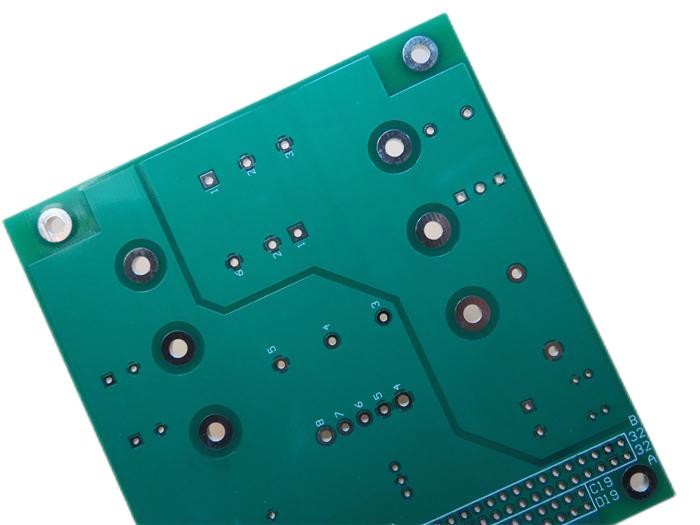

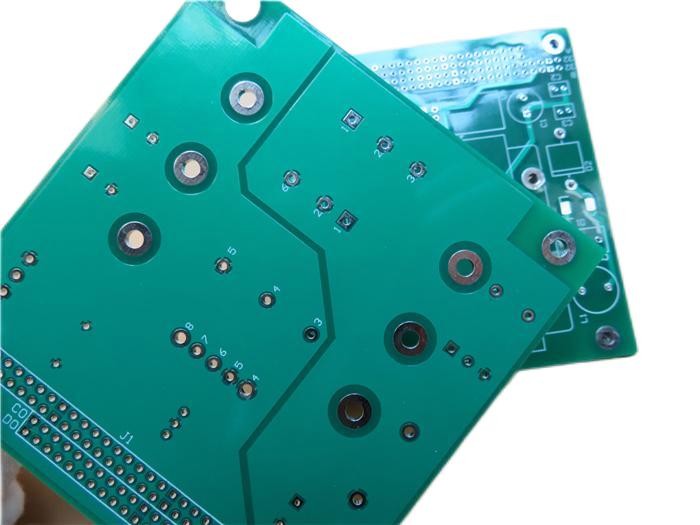

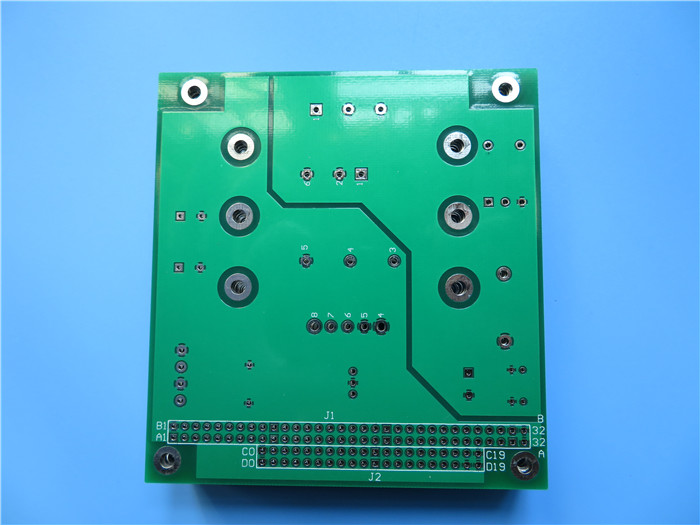

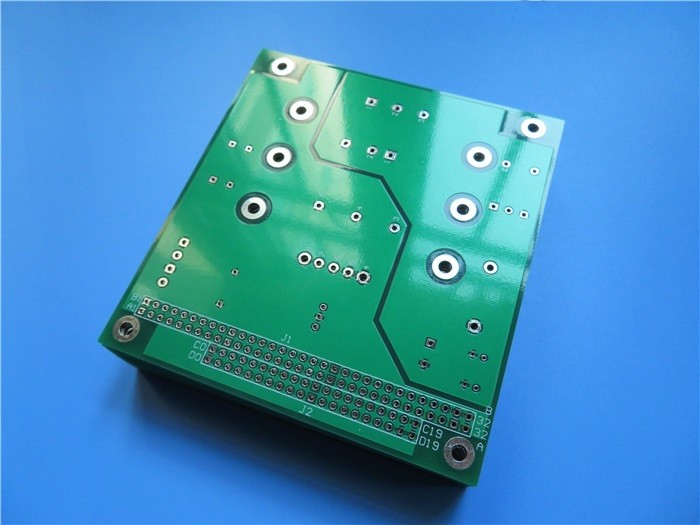

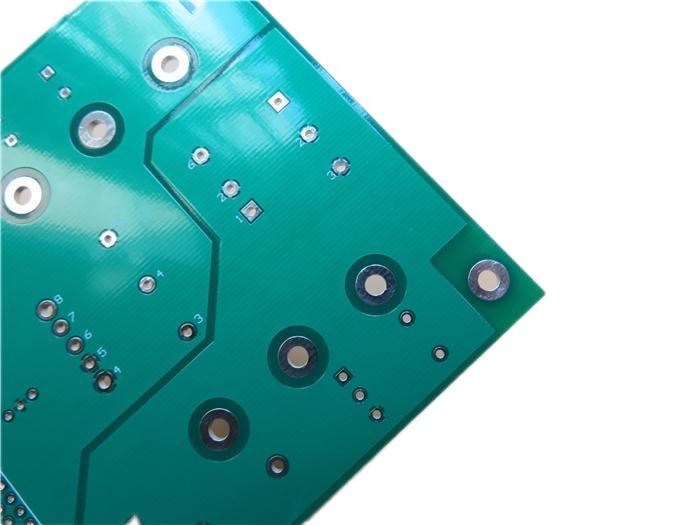

Тяжелая медная печатная плата высокой мощности на основе FR-4 с 3 унциями меди

(Печатные платы являются заказными изделиями, представленные изображение и параметры приведены только для справки)

1.1 Общее описание

Это тип тяжелой медной печатной платы, изготовленной на основе FR-4 с Tg 135°C для применения в системах ИБП. Толщина платы составляет 1,6 мм сбелой шелкографией(Taiyo) на зеленойпаяльной маске(Taiyo) иHASLна контактных площадках. Базовый материал поставляется ITEQ, 1 плата на панель. Изготовлены в соответствии со стандартом IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждые 25 панелей упаковываются для отправки.

1.2 Особенности и преимущества1. Совместимость со стандартом Lead free.2. Отличное смачивание при пайке компонентов и предотвращение коррозии меди.

3. Лучшее рассеивание тепла, выделяемого большим током.

4. Сертификация UL, ISO14001, IATF16949.

5. Испытания на надежность, сопротивление изоляции и ионное загрязнение.

6. Быстрые сроки изготовления: 3-5 дней.

7. Уровень жалоб клиентов:

<1%

1.3

ПрименениеРАЗМЕР ПЕЧАТНОЙ ПЛАТЫ 97 x 99 мм = 1 шт.

ПрименениеИнверторы питанияПреобразователь питания переменного тока в постоянныйИсточник бесперебойного питания (ИБП)

Блоки питания для монтажа в стойку

Блоки питания Cosel

Импульсные блоки питания переменного/постоянного тока

Инвертор блока питания

Системы ОВиК

Преобразователи постоянного тока в постоянный

Инвертор на 5000 Вт

1.5 Тяжелая медь

В целом, медная фольга печатных плат с номинальной толщиной 105 мкм или более совокупно называется толстой медной фольгой (включая электролитическую медную фольгу с обработанной поверхностью и прокатанную медную фольгу). Промышленность печатных плат и производства медной фольги в стране и за рубежом более привычна к конкретному разделению толстой медной фольги на три разновидности в зависимости от ее номинальной толщины: толщиной

105 мкм (≥ 3 унций) ~ 240 мкм

или более называется толстой медной фольгой; толщиной 300 мкм или более называется сверхтолстой медной фольгой; толщиной 600 мкм и более называется сверхмаксимальной медной фольгой.

Толстая медная фольга исверхтолстаямедная фольга относятся к типу специальной медной фольги для печатных плат. Помимо своих обычных характеристик электролитической медной фольги (или прокатанной медной фольги), она также обладает такими специальными характеристиками, как проводящий слой платы для высоких токов или внутренний охлаждающий металлический слой печатной платы для высоких токов, а также другие специальные требования к характеристикам. Эти специальные требования к характеристикам обусловлены условиями применения, условиями обработки и другими аспектами ее конечных продуктов. Требования к эксплуатационным характеристикам в основном выражаются в характеристиках, позволяющих проводящей цепи из толстой меди стабильно переносить высокие токи и лучше распределять высокое тепло, выделяемое нагруженным высоким током, в подложке.

В последние годы, с расширением области применения печатных плат с тяжелой медью, а также увеличением производства и продаж, производство и продажи толстой медной фольги также значительно улучшились. По статистике, ее производство и продажи составляют 5-6% от мирового производства и продаж электронной медной фольги, что составляет 17 000-20 000 тонн в год.1.6 Дополнительные демонстрации тяжелых медных печатных плат
