Клавиша пробела блока прокладки прокладки FR-4 PCB на 1.5mm FR4 с буровыми скважинами

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Bicheng Technologies Limited
Сертификация:	UL
Номер модели:	BIC-461-V8.17

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD9.99-99.99
Упаковывая детали:	Вакуум
Время доставки:	10 рабочих дней
Условия оплаты:	T/T/ PayPal
Поставка способности:	45000 частей в месяц

контакт

Подробное описание продукта

Основное вещество:	FR-4	Доска толщиной:	1.5mm
Медь толстая:	N/A	Поверхностный финиш:	N/A
Цвет маски припоя:	N/A	Цвет компонентного сказания:	N/A
ТЕСТ:	Пересылка электрического теста 100% прежняя

Клавиша пробела блока прокладки прокладки FR-4 PCB на 1.5mm FR4 с буровыми скважинами только

(Доски печатных схем выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

1,1 общее описание

Это тип никакого медного PCB построенного на субстрате FR-4 Tg135 для применения прокладки. 1,57 mm толсто без маски. Основное вещество от ILM поставляя 1 вверх по одноплатному. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.

1,2 особенности и преимущества

1. FR-4 показывает превосходную сохранность формы;

2. возможность мастерской 16000㎡ и выхода 30000㎡ в месяц;

3. Производство PCB на необходимых спецификациях;

4. Доставка в срок. Тариф на-врем-доставки более сильно чем 98%.

5. 8000 типов PCB в месяц;

6. Опытные люди продаж и умелые обслуживания клиента

7. Быстрая проверка CADCAM и свободная цитата PCB;

8. Заказ небольшого количества доступен;

9. ISO9001, ISO14001, IATF16949, ISO13485, UL аттестовало.

Клавиша пробела блока прокладки прокладки FR-4 PCB на 1.5mm FR4 с буровыми скважинами 0

1,3 параметр и технические спецификации

Количество слоев	N/A
Тип доски	Пустая прокладка
Размер доски	78,36 x 52.83mm=1UP
Толщина доски	1.5mm
Материал доски	FR-4
Поставщик доски материальный	ILM
Значение Tg материала доски	TG135℃

Толщина Cu PTH	N/A
Внутренние thicknes Cu Iayer	N/A
Поверхностная толщина Cu	N/A

Тип маски припоя и но. модели.	N/A
Поставщик маски припоя	N/A
Цвет маски припоя	N/A
Количество маск припоя	N/A
Толщина маски припоя	N/A

Тип чернил Silkscreen	N/A
Поставщик Silkscreen	N/A
Цвет Silkscreen	N/A
Номер Silkscreen	N/A

Трассировка Mininum (mil)	N/A
Минимальный зазор (mil)	N/A

Поверхностный финиш	N/A
RoHS требовало	Да
Коробоватость	0,15%

Термальное ударное испытание	Пропуск, 288±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Тест Solderablity	N/A
Функция	визуальный контроль
Workmanship	Соответствие с классом 2 IPC-A-600H & IPC-6012C

1,4 материал FR-4

FR-4 (или FR4) вид материального обозначения ранга, поэтому оно значат что материал смолы пожаробезопасн (само-тушащ). FR-4 вид материальных спецификаций, не материальное имя, но материальная ранг. «FR» стоит для пламени - retardant, и обозначает что безопасность воспламеняемости FR-4 в согласии со стандартным UL94V-0.

Стеклянная эпоксидная смола FR-4 популярный и разносторонний высоконапорный thermoset пластиковый ламинат с хорошей прочностью к коэффициентам веса. С близко нул абсорбциями воды, FR-4 наиболее обыкновенно использовано как электрический изолятор обладая значительной механической прочностью. Знаны, что сохраняет материал также свои высокие механические значения и электрические изолируя качества и в сухих и влажных условиях. Эти атрибуты, вместе с хорошими характеристиками изготовления, одалживают общего назначения этой рангу для большого разнообразия электрических и механических применений.

Больше дисплеев FR-4

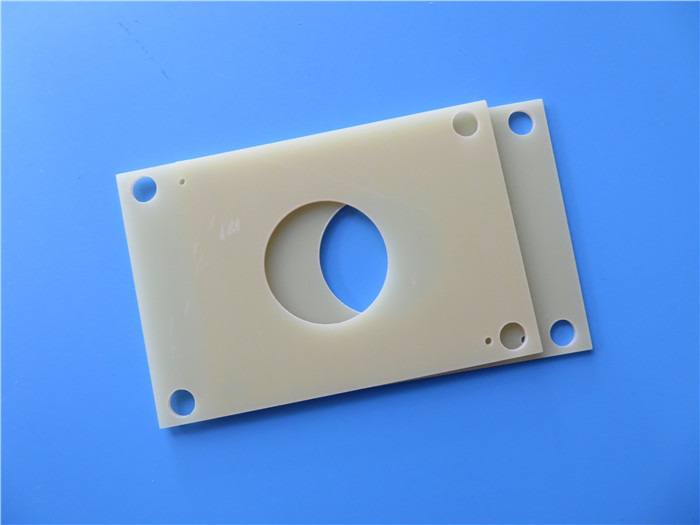

Клавиша пробела блока прокладки прокладки FR-4 PCB на 1.5mm FR4 с буровыми скважинами 1

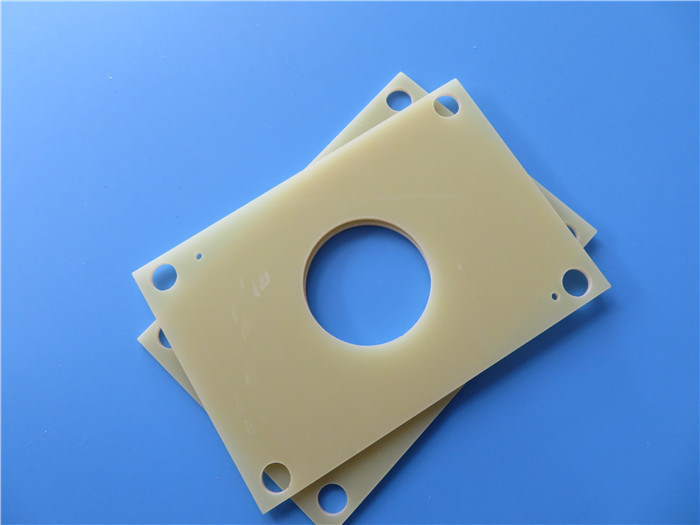

Клавиша пробела блока прокладки прокладки FR-4 PCB на 1.5mm FR4 с буровыми скважинами 2

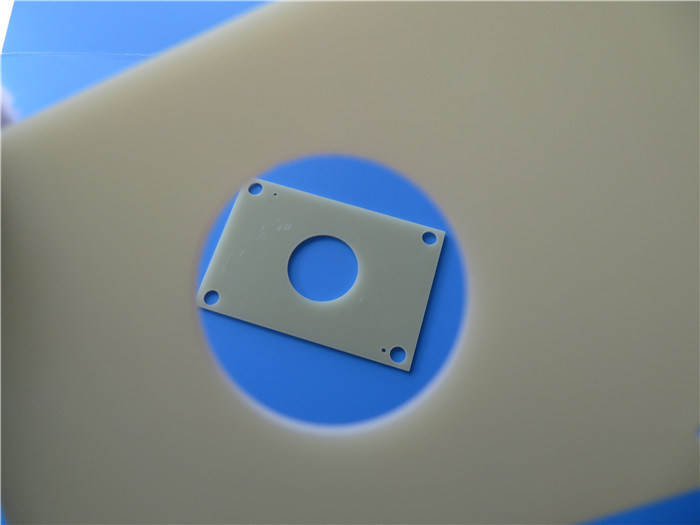

Клавиша пробела блока прокладки прокладки FR-4 PCB на 1.5mm FR4 с буровыми скважинами 3

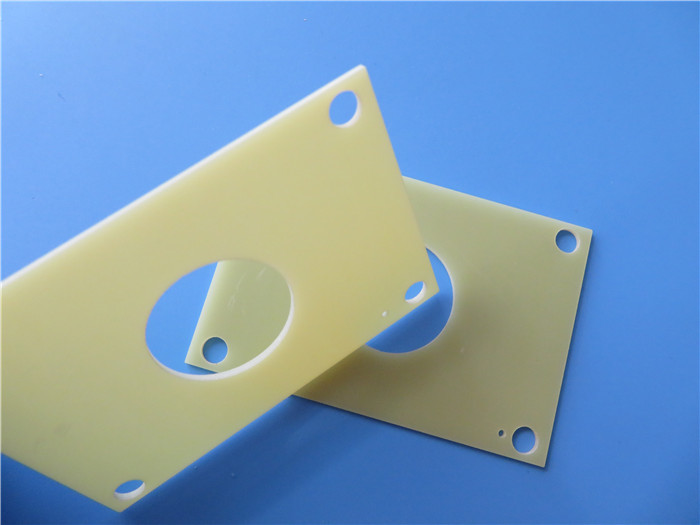

Клавиша пробела блока прокладки прокладки FR-4 PCB на 1.5mm FR4 с буровыми скважинами 4

1,5 наша возможность PCB (2022)

Параметр	Значение
Отсчеты слоя	1-32
Материал субстрата	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла.
Максимальный размер	Тест летая: 900600mm, тест 460380mm приспособления, отсутствие теста 1100*600mm
Допуск плана доски	±0,0059"(0.15mm)
Толщина PCB	0,0157" - 0,3937" (0.40mm--10.00mm)
Допуск толщины (T≥0.8mm)	±8%
Допуск толщины (t<0.8mm)	±10%
Толщина слоя изоляции	0,00295" - 0,1969" (0.075mm--5.00mm)
Минимальный след	0,003" (0.075mm)
Минимальный космос	0,003" (0.075mm)
Наружная медная толщина	35µm--420µm (1oz-12oz)
Внутренняя медная толщина	17µm--350µm (0.5oz - 10oz)
Буровая скважина (механическая)	0,0059" - 0,25" (0.15mm--6.35mm)
Законченное отверстие (механическое)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (механическое)	0,00295" (0.075mm)
Регистрация (механическая)	0,00197" (0.05mm)
Коэффициент сжатия	12:1
Тип маски припоя	LPI
Минимальный мост Soldermask	0,00315" (0.08mm)
Минимальный зазор Soldermask	0,00197" (0.05mm)
Штепсельная вилка через диаметр	0,0098" - 0,0236" (0.25mm--0.60mm)
Допуск управлением импеданса	±10%
Поверхностный финиш	HASL, HASL ЕСЛИ, ENIG, олово Imm, Imm Ag, OSP, палец золота
