Через заполненный PCB через в PCB монтажной платы 0.6mm пусковой площадки разнослоистый построенный на 6 слоях со слепым через для отслеживать GPS

Характер продукции

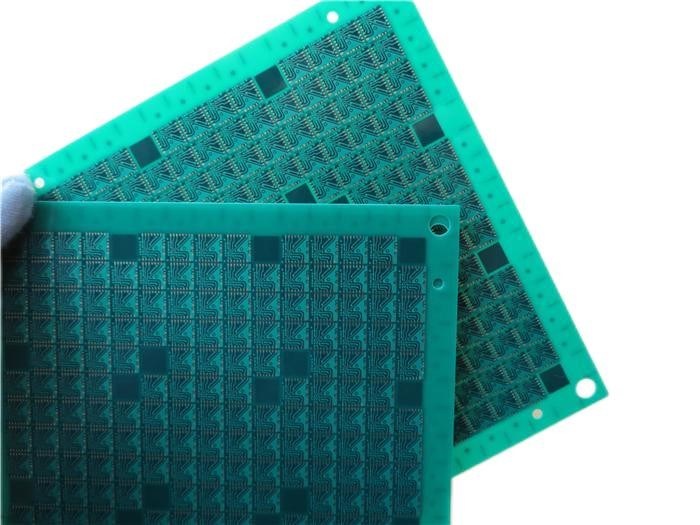

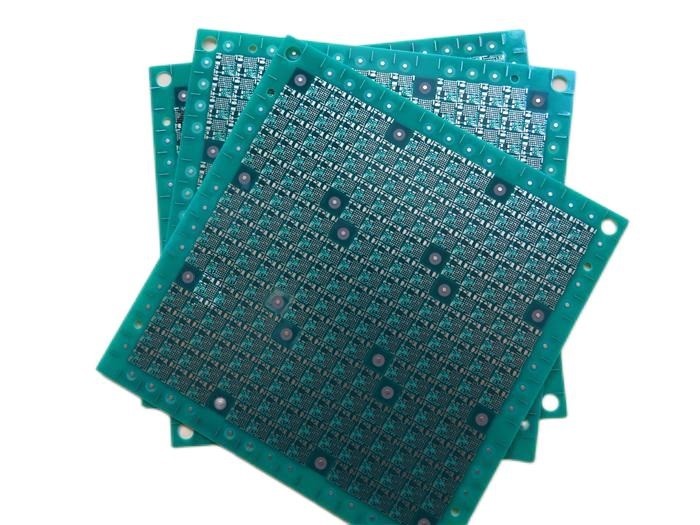

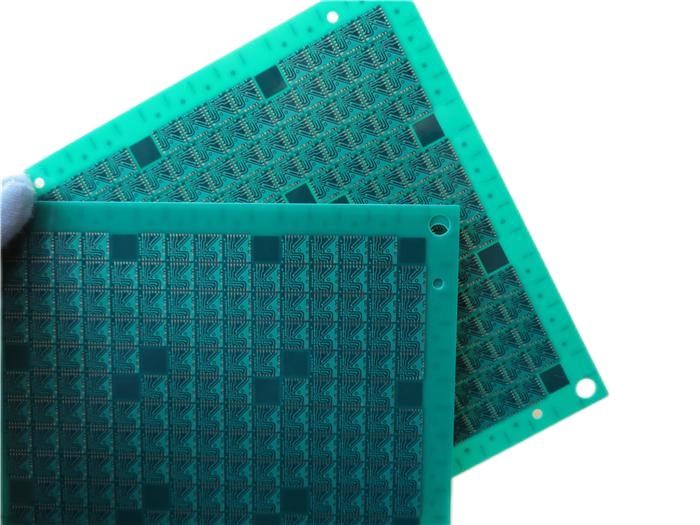

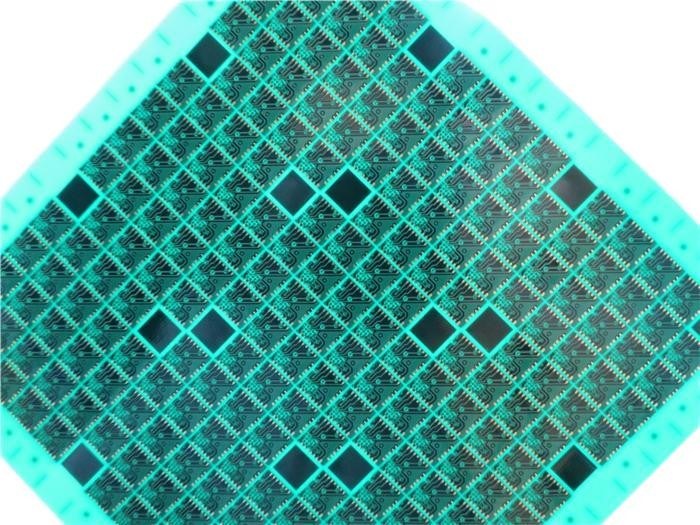

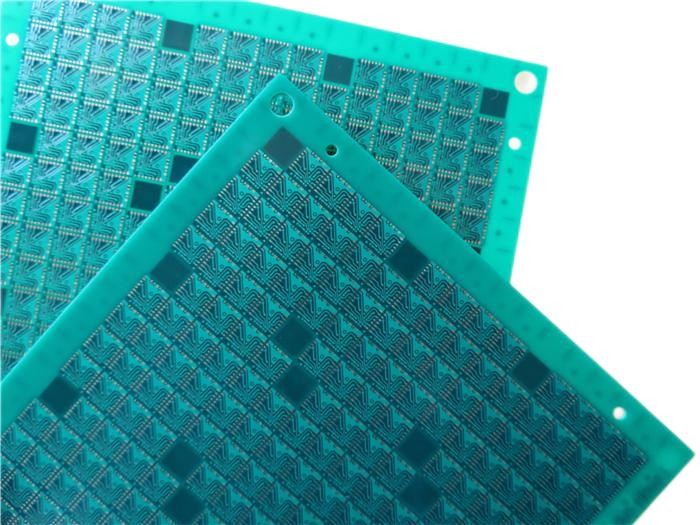

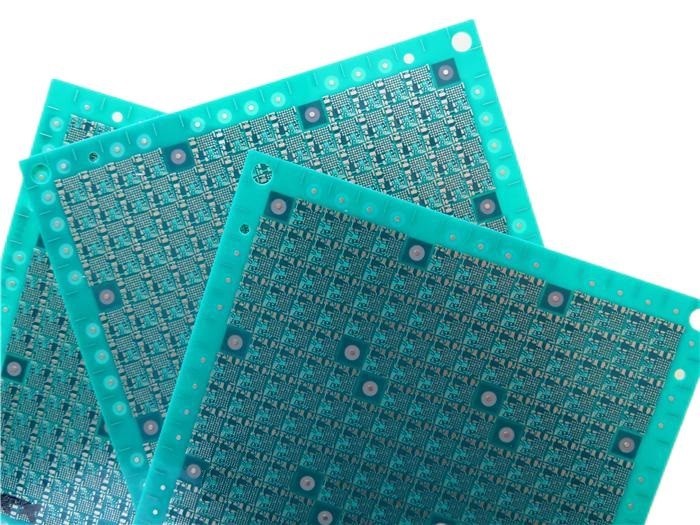

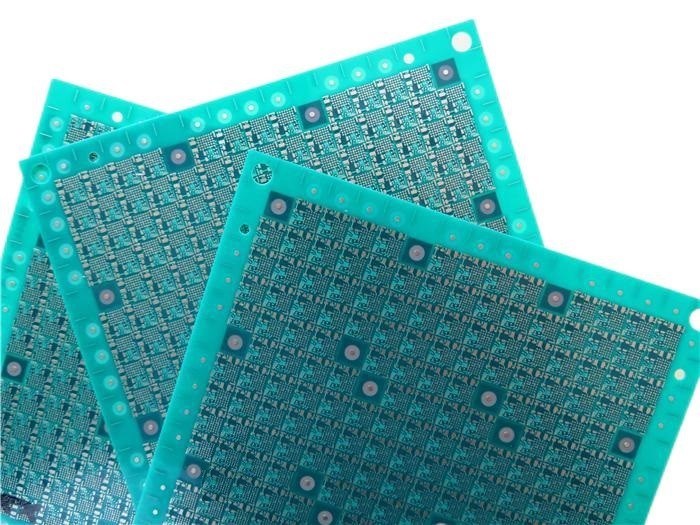

Печатная плата с заполненными переходными отверстиями в контактных площадках 0,6 мм Многослойная печатная плата, изготовленная на 6 слоях со слепыми переходными отверстиями для GPS-трекинга
(Печатные платы являются продуктами, изготовленными на заказ, представленные изображение и параметры приведены только для справки)


1.1 Общее описание
Это тип 6-слойной ультратонкой печатной платы, изготовленной на подложке FR-4 с Tg 135°C для применения в GPS-трекинге. Ее толщина составляет всего 0,6 мм без шелкографии на зеленой паяльной маске (Taiyo) и иммерсионного золота на контактных площадках. Базовый материал от Taiwan ITEQ, поставляется 1 плата на панель. Переходные отверстия диаметром 0,25 мм заполнены смолой и закрыты (переходное отверстие в контактной площадке). Они изготавливаются по стандарту IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждые 50 панелей упаковываются для отправки.


1.2 Особенности и преимущества 1. Конструкция с переходным отверстием в контактной площадке снижает индуктивное и емкостное реактивные сопротивления линии передачи; 2. Покрытие иммерсионным золотом обеспечивает высокую паяемость, отсутствие нагрузок на печатные платы и меньшее загрязнение поверхности печатной платы;
3. Продукция и производство сертифицированы уполномоченными организациями;
4. Коэффициент соответствия продукции при первом производстве: >95%;
5. Возможность изготовления от прототипа печатной платы до серийного производства;
6. Своевременная доставка: >98%;
7. Более 18 лет опыта в производстве печатных плат;
8. IPC Class 2 / IPC Class 3;
1.3 Применение
Светодиодное освещение



Система внутренней связи
Портативный WiFi-роутер
GSM-трекер
Коммерческое светодиодное освещение
Модем WiFi 4G
Электронный контроль доступа
Аудиочастотный усилитель
Файловые серверы
1.4
Спецификации печатной платы


РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ100 x 103 мм = 1 шт.





Эффект переходного отверстия в контактной площадке также очень очевиден: например, улучшены электрические характеристики и надежность электронных изделий, сокращен провод передачи сигнала, снижено индуктивное и емкостное реактивные сопротивления линии передачи, а также снижены внутренние и внешние электромагнитные помехи.
Рассмотрим основной процесс переходного отверстия в контактной площадке.
